Дизельные электростанции АД-100С-Т400-1Р
Дизельные электростанции АД-100С-Т400-1Р
Дизельные электростанции серии АД-100 предназначены для получения трехфазного электрического тока напряжением 400 В, частотой 50 Гц. В качестве основных источников электроснабжения применяются для автономных объектов (удалённые населённые пункты, фермерские хозяйства, вахтовые посёлки, котельных, буровые установки и т.п.).
В качестве резервных источников электроснабжения могут применяться на объектах, требующих повышенной надёжности энергообеспечения (учреждения здравоохранения, школы, банки, гостиницы, спортивные сооружения и т.п.)
Соответствие стандартам:
Дизельные электростанции серии АД соответствуют ГОСТ-13822. Климатическое исполнение – «УХЛ».
Базовое исполнение:

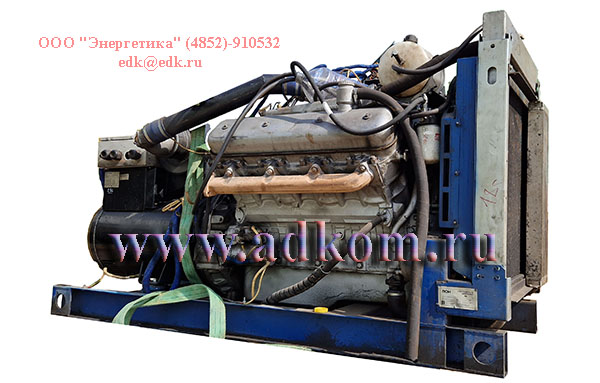

Дизель-генератор
Двигатель ЯМЗ-238М2-11 с зарядным генератором и стартером, силовой генератор Marathon Electric 363CSL1607 (Leroy Somer LSA 44.2 S7, ГС-100Б, БГ-100-4), рама, система выпуска без глушителей, система впуска с воздушным фильтром, система топливоподачи с топливным баком на 200 л. и топливными фильтрами, механизм управления топливным насосом высокого давления, система охлаждения с радиатором, система охлаждения масла с маслянным радиатором, пульт управления первой степени автоматизации. Специальное исполнение подразумевает демонтаж пульта управления для установки системы автоматики заказчика.
Дополнительное оборудование:
- установка системы глушения шума, состоящей из двух глушителей (АД-100С-Т400-1РГ);
- установка жидкостного дизельного подогревателя ПЖД-30 (АД-100С-Т400-1РТ);
- стартерные аккумуляторы (комплект 2 шт);
- монтаж установки в контейнер типа «Север» (АД-100С-Т400-1РН);
- монтаж установки в погодозащитный капот (АД-100С-Т400-1РП);
- монтаж установки в передвижной кунг П-6 или П-10 (АД-100С-Т400-1РК).
Условное обозначение:
При заказе электрогенераторной установки в комплекте с дополнительным оборудованием к обозначению базовой модификации добавляются индексы:
| Базовая модель | Глушители | ПЖД-30 | Спец.исп. | Капот | Контейнер | Кунг |
| АД-100С-Т400-1Р | Г | Т (Х) | С | П | Н | К |
Дизельные электростанции базового исполнения второй степени автоматизации имеют обозначение: АД-100С-Т400-2Р.
Основные технические характеристики:
| Номинальная мощность (длительная), кВт/кВА | 100/125 |
| Максимальная часовая мощность, кВт/кВА | 110/137,5 |
| Род тока | переменный трехфазный |
| Номинальное напряжение, В | 400 |
| Номинальная частота, Гц | 50 |
| Номинальный коэффициент мощности | 0,8 |
| Номинальный ток, А | 108 |
| Частота вращения вала двигателя, мин-1 | 1500 |
| Продолжительность непрерывной работы при номинальной мощности, ч | 6 |
| Заправочные емкости, л | |
| Система топливопитания | 200 |
| Система охлаждения | 36 |
| Система смазки | 34 |
| Удельный расход топлива при номинальной мощности, г/кВт ч | 230 |
| Удельный расход масла, % от расхода топлива | 0,5 |
| Масса сухого электроагрегата, кг | 2050 |
| Гарантийная наработка, м.ч. | 3000 |
| Ресурс до капитального ремонта, м.ч. | 20000 |
| Первичный двигатель | ЯМЗ-238М2-11 |
| Диаметр цилиндров / ход поршня, мм | 130/140 |
| Рабочий объем, л | 14,86 |
Габаритный чертеж на
дизельные электростанции 100 кВт с ЯМЗ-238 |
Габаритный чертеж на
дизельные генераторы 100 кВт с ММЗ Д266.4 |
Системы автоматики:
Дизельные электростанции первой степени автоматизации серийно комплектуются пультами управления серий УК ЭДГ, ЩУ АД-100-1С, СУЭМ-100-1. Пульты управления унифицированы по своим потребительским свойствам и обеспечивают следующие основные функции:
- запуск и останов дизельного электроагрегата;
- подключение и отключение нагрузки генератора вручную;
- автоматическое отключение нагрузки от генератора при любой остановке АД;
- ручное изменение напряжения генератора;
- автоматическое форсированное возбуждение генератора, программируемое по длительности;
- ручную синхронизацию АД с сетью для кратковременной параллельной работы с целью перевода нагрузки от сети на агрегат;
- ручное регулирование статизма генератора;
- аварийную защиту АД (путем ее останова) с сигнализацией причины аварийного состояния.
Вторая степень автоматизации дополнительно обеспечивает:
- автоматический пуск дизельного электроагрегата и подключение нагрузки при исчезновении напряжения основной питающей сети или при уходе его величины за пределы, заданные программируемыми установками;
- автоматический возврат к питанию нагрузки от сети при восстановлении ее параметров с остановом АД.
Различные исполнения
дизель-генераторов АД-100
 |
АД100С-Т400-1РГП Дизельный генератор АД-100 в погодозащитном капоте Размер ДхШхВ, мм - 2660х1225х1960 (1700 без глушителя) Вес - 2215 кг Капот предназначен для защиты электростанции от атмосферных осадков и сохранности оборудования на открытых площадках. При эксплуатации станции при температуре ниже -10°C, необходима установка ПЖД (предпускового подогревателя жидкостей двигателя). |
 |
АД100С-Т400-1РГП в шумозащитном капоте Дизельный генератор АД-100 в шумозащитном кожухе Размер ДхШхВ, мм - 3300 х 1300 х 1730 Вес - кг |
 |
ЭД-100-Т400-1РГП Передвижная дизельная электростанция АД100-Т400-1Р в погодозащитном капоте, на двухосном прицепе. Размер ДхШхВ, мм - 4470х1820х2735 Вес - 2515 кг Удобство в использовании - мобильность. Малые сроки пуско-наладки. Транспортируется практически любым типом тягачей. Рекомендуется к поставке в комплекте с ПЖД. На шасси выдается ПСМ (Паспорт самоходной машины) для постановки на учет в Гостехнадзоре. |
 |
АД100С-Т400-1РГН
- электростанция 100 кВт в блок-контейнере 1-ая степень
автоматизации АД100С-Т400-2РГН - дизель-электростанции 100 кВт в блок-контейнере 2-ая степень автоматизации Дизельный генератор АД-100 в блок-контейнере Север Размер ДхШхВ, мм - 3750х2385х2350 Вес - кг Блок-контейнеры предназначены для создания оптимальных условий работы дизель-генераторов, для защиты от неблагоприятных климатических условий. При эксплуатации станции при температуре ниже -10°C, необходима установка ПЖД (предпускового подогревателя жидкостей двигателя). |
  |
ЭД-100-Т400-1РГК Передвижная электростанция АД100-Т400-1Р в кузове-фургоне (КУНГе), на двухосном прицепе. Размер ДхШхВ, мм - 6230х2450х3670 Вес - 4470 кг Удобство в использовании - мобильность. Минимальные сроки пуско-наладки. Транспортируется практически любым типом тягачей. Рекомендуется к поставке в комплекте с ПЖД. На тракторное шасси выдается ПСМ (Паспорт самоходной машины) для постановки на учет в Гостехнадзоре. На автомобильное шасси выдается ПТС (Паспорт транспортного средства) для постановки на учет в ГИБДД. |
Дополнительное оборудование для электростанций 100 кВт
 |
Комплект глушителей на двигатель ЯМЗ-238М2-11 / Д266.4 дизельных электростанций 100 кВт. |
 |
ПЖД-30 - предпусковой подогреватель жидкостей двигателя. Для запуска электростанций при минусовых температурах. |
 |
АКБ -
аккумуляторные батареи. Комплект стартерных аккумуляторов для двигателя ЯМЗ-238М2-11 / Д266.4. |
 |
Комплекты
ЗИП (по заказу) Двигатели ЯМЗ-238М2-11 / Д266.4 и запчасти к ним - Топливная аппаратура - Фильтрующие элементы - Комплекты прокладок - Стартер и зарядный генератор - Крыльчатка вентилятора обратного тока на ЯМЗ-238М2-11 / Д266.4 - Привод топливной рейки ТНВД (мотор-редуктор, соленоид) Генераторы и запчасти к ним - Регуляторы напряжения |
 |
Комплекты для
автоматизации
блок-контейнера или
помещения
(агрегатной или дизельной): - Система автоматической вентиляции - Система автоматической дозаправки топливом - Система газовыхлопа - Система автоматического пожаротушения |
 |
Электронный регулятор частоты вращения двигателя обеспечивает автоматическое регулирование частоты вращения двигателя, что позволяет повысить топливную экономичность, увеличить ресурс двигателя, повысить уровень надежности в аварийных ситуациях, снизить дымность отработавших газов, повысить качество вырабатываемой электроэнергии. |
 |
Заслонка аварийного останова (по воздуху) перекрывает доступ воздуха в двигатель ЯМЗ-238М2-11 / Д266.4 и останавливает его работу при получении сигнала возникновения аварийной ситуации. |
