Корректор КН-8 и Корректор напряжения КН-8К2

Корректор КН-8 и Корректор напряжения КН-8К2

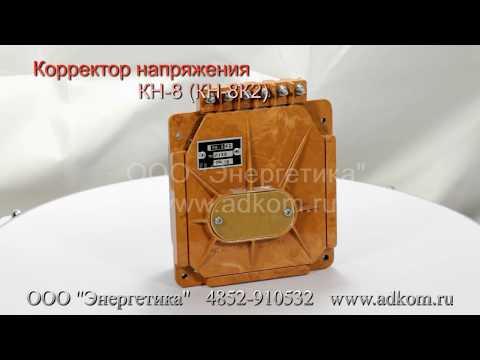

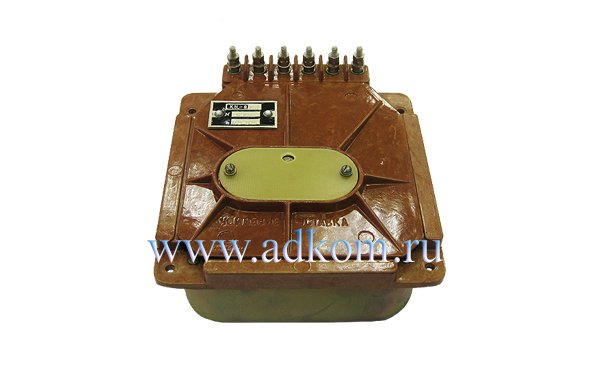

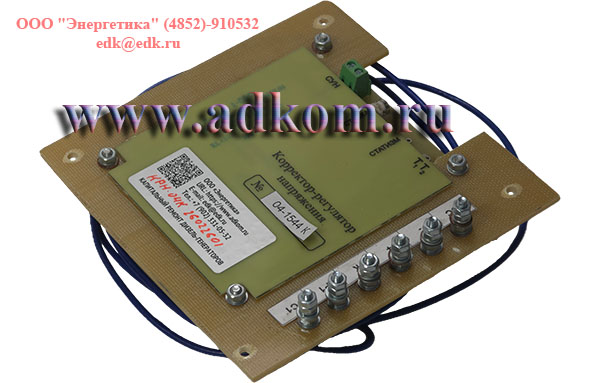

Корректор напряжения КН-8 (КН-8К2) предназначен для регулирования напряжения в дизель-электростанциях с синхронными генераторами серии БГ и ГСМ. В качестве замены корректора напряжения КН-8 можно использовать (Корректор регулятор напряжения КРН-04К).
Существует несколько модификаций корректора КН-8 которые устанавливаются в блок управления генератором серии БГ, ГСМ.

В корректорах КН-8К1 и КН-8К2 отсутствует устройство защиты.

Значение сопротивления в цепи обратной связи:
- в корректоре КН-8, КН-8К1, КН-8К2 – 43 кОм;
- в корректоре КН8-К3 – 300 кОМ.
Нагрузка корректора активная или активно-индуктивная. Активное сопротивление нагрузки:
- для корректора КН-8К3, КН-8К1, КН-8 - не менее 8 Ом, (постоянная составляющая тока корректора через вывод «К» не более 4 А);
- для корректора КН-8К2 не менее 100 Ом, (постоянная составляющая тока корректора через вывод «К» не более 0,5 А).
