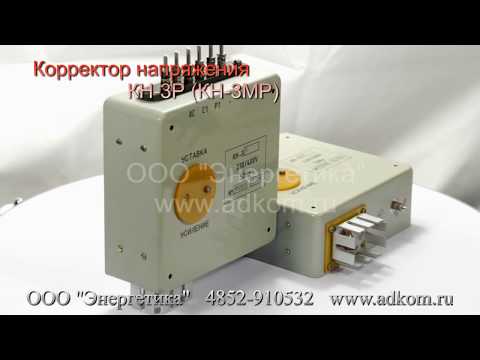

КН-3Р (КН-3МР) Корректор напряжения

КН-3Р (КН-3МР) Корректор напряжения

Корректор напряжения типа КН-3Р (КН-3МР) предназначен для автоматического поддержания уровня напряжения трехфазных синхронных генераторов мощностью до 400 кВт, номинальным напряжением 230 и 400 В 50 Гц, снабженных статической или бесконтактной системой возбуждения.

Корректор напряжения КН-3Р (КН-3МР) предназначен для работы в следующих климатических условиях:
- температура окружающего воздуха от минус 50°С до 55 °С;
- относительная влажность до 98% при температуре 40 °С;
- высота над уровнем моря до 4000 м;
- атмосфера типа IV по ГОСТ 15150-69;
- вид климатического исполнения В2 по ГОСТ 15150-69;
- вибрация на частотах от 2 до 80 Гц:
- удары с ускорением100 g (1000 м/с2) с частотой следования 10 ударов в минуту:
- при воздействии морского тумана, инея и росы;
- при воздействии циклического изменения температуры.
2 ТЕХНИЧЕСКИЕ ДАННЫЕ КОРРЕКТОРА
Питание корректора напряжения осуществляется от трехфазного мостового выпрямителя напряжением от 25 до 40 В.
Линейное напряжение 230 В генератора частотой (50 ± 2) Гц подается через балластный резистор сопротивлением (75 ± 0,75) кОм и резистор установки напряжения РУН сопротивлением (2,2 ± 0,22) кОм.
Линейное напряжение 400 В генератора частотой (50 ± 2) Гц подается через балластный резистор сопротивлением (13 ± 1,3) кОм и резистор установки напряжения РУН сопротивлением (4,7 ± 0,47) кОм.
Величина резистора в цепи обратной связи в пределах (43 ± 4,3) кОм для корректора КН-3Р и (300 ± 30) кОм для корректора КН-3МР.
Нагрузка корректора должна быть активной или активно-индуктивной.
Активное сопротивление нагрузки должно быть не менее 8 Ом.

Масса корректора 1,5 кг.
Габаритные размеры 215х162х75 мм.

Габаритно-установочный чертеж корректора напряжения КН-3Р (КН-3МР)

Электрическая схема подключения корректора напряжения КН-3Р (КН-3МР)
