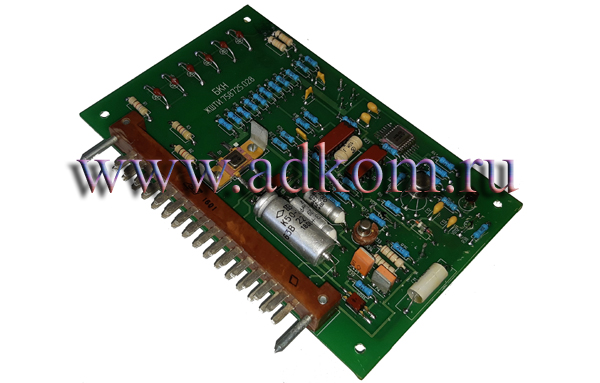

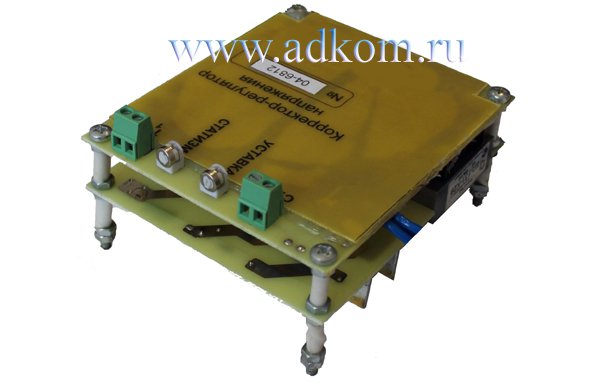

Корректор регулятор напряжения КРН-04М предназначен для замены корректора напряжения Блока коррекции напряжения КНМ-3 (устанавливаемых на генераторах ГС-У2).

Инструкция по замене корректора напряжения КНМ-3 на корректор-регулятор напряжения типа КРН-04М.

Корректор регулятор КРН-04М подключается к генератору ГС-У2 посредством 6-ти провода - 3 провода С1, С2, С3 непосредственно к фазам и 3-и провода "-", "+", "И1" к колодке Х2.
Установка корректора-регулятора напряжения типа КРН-04М вместо корректора напряжения типа КНМ-3 осуществляется в следующем порядке:
- Отключается и при необходимости демонтируется КНМ-3.
- Выбирается место и производится монтаж КРН-04М, исходя из оптимального подключения к фазам С1, С2, С3 и колодке Х2 генератора ГС-У2 (Из опыта - монтаж производится в корпусе под крышкой генератора, длины проводов достаточно для подключения непосредственно на клеммы. При необходимости дистанционного монтажа, используется дополнительная промежуточная колодка на 6 проводов).
- Подключить синие провода от КРН-04М к фазам С1, С2, С3 генератора.
- Провод КРН-04М с маркировкой "-" (коричневый) подключается на клемму "5" колодки Х2 под крышкой генератора. Провода с маркировкой "8" от системы возбуждения, находятся на этой клемме, остаются на месте.
- На клемме "6" колодки Х2 оставить провод с маркировкой "9", идущий от выпрямителя "В" и на эту клемму подключить провод с маркировкой "+" (белый) от КРН-04М.
- Провод с маркировкой "И1" (зеленый или желтый) от КРН-04М подключается к проводу с маркировкой "9", идущему в генератор, снятому с той же клеммы "6" колодки Х2.
- Для регулировки выходного напряжения можно использовать микросопротивление "уставка" на КРН-04М. При желании подключить внешнее регулировочное сопротивление СУН (2-10 КОм) оно подключается непосредственно к колодке "СУН" на КРН-04М.
При пробое силовых транзисторов VT1, VT2 (генератор не возбуждается), установленных под крышкой генератора их необходимо демонтировать.

Электрическая схема подключения корректора КРН-04М в генераторе ГС-60У2, ГС-100У2.
