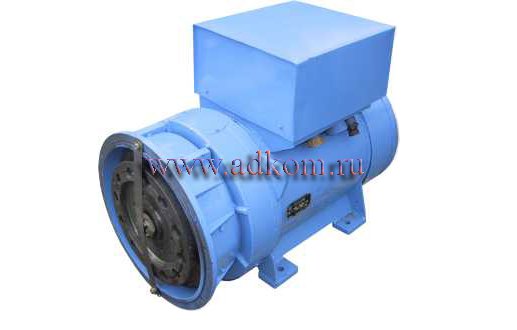

ГС-75-Б-КМ Генераторы
Артикул: ГС-75-Б-КМ
Аналоги по мощности
| Название | Параметр |
|---|---|
| Модель генератора | Генераторы ГС-75-Б-КМ |
| Мощность, кВт | 75 |
| Ток, А | 135/235 |
| Размеры, см | 88,7 x 55,3 x 54,2 |
| Масса, кг | 458 |
Описание ГС-75-Б-КМ Генераторы
Бесщеточные синхронные генераторы ГС-75-Б-КМ со встроенной системой самовозбуждения, корректором напряжения К-300 и защиты предназначены для продолжительного режима работы в стационарных и передвижные модульные электростанции в качестве источников трехфазного переменного тока мощностью 75 кВт.
Электрогенераторы переменного тока ГС-75-Б-КМ обеспечивают быстрый ввод в действие и прием нагрузок, параллельную работу с промышленной сетью и другими альтернаторами, электроснабжение потребителей, требующих высокое качество электроэнергии.
По спец.заказу генератор дополнительно может быть укомплектован: пультом управления возбуждением генератора с контроллером защиты, крыльчаткой якоря, муфтой генератора, подшипником генератора, а так же другими запчастями для ремонта генераторов.
Соответствие стандартам:
- Электрогенераторы ГC-75-Б соответствуют ГОСТ 183-74.
Основные технические характеристики:
| Наименование параметра | Значение |
|---|---|
| Номинальная мощность, кВт | 75 |
| Напряжение, В | 400/230 |
| Частота тока, Гц | 50 |
| Номинальный коэффициент мощности, cosφ | 0,8 (при отстающем токе) |
| Номинальный ток, А | 135/235 |
| КПД, % | 92,3 |
| Частота вращения, об/мин | 1500 |
| Режим работы по ГОСТ 183-74 | S1 (продолжительный) |
| Класс изоляции | H |
| Система возбуждения | бескомпаундная |
| Уставка напряжения, % UН | от 5 до -10 |
| Установившееся отклонение напряжения при изменении нагрузки от 0 до номинальной, % UН | от -1 до 1 |
| Переходное отклонение напряжения при сбросе или набросе нагрузки, % UН: | |
| - 50% номинальной | от -10 до 10 |
| - 100% номинальной | от -20 до 20 |
| при этом время восстановления напряжения, с (не более) | 0,5 |
| Коэффициент искажения синусоидальности кривой линейного напряжения, % UН (не более) | 5 |
| Коэффициент искажения синусоидальности кривой фазного напряжения: | |
| - исполнение Б | нет норм |
| - исполнение Б1 | 4 |
| Средний уровень звука, дБА | 88 |
| Класс вибрации генераторов | 2,8 |
| Динамический момент инерции ротора. кг/ м² | 1,8 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Мощность запускаемого прямым пуском ненагруженного к.з. электродвигателя, кВт | 45 |
| Габаритные размеры (ДхШхВ), мм | 887 x 553 x 542 |
| Масса, кг | 458 |
| Модели дизельных электростанций |
Дизельные электростанции 75 кВт АД-75С-Т400-1Р |
Примечание:
- Направление вращения генераторов - правое, если смотреть на генератор со стороны присоединения его к первичному двигателю, допускается, по согласованию при заказе, изготовление с левым направлением вращения.
- Генераторы по заказу могут изготавливаться на частоту тока 60 Гц.
- Для электрогенераторов с частотой тока 60 Гц номинальная частота вращения - 1800 об/мин.
- Габаритные размеры и масса генераторов меняются в зависимости от конструкции (станинная или бесстанинная конструкция генераторы, одноопорное или двухопорное исполнение опор, фланцевое или бесфланцевое соединение с дизелем).
- Возможно исполнение генераторов мощностью от 8 до 1000 кВт с сертификатом Российского Речного Регистра и Российского Морского Регистра Судоходства.
