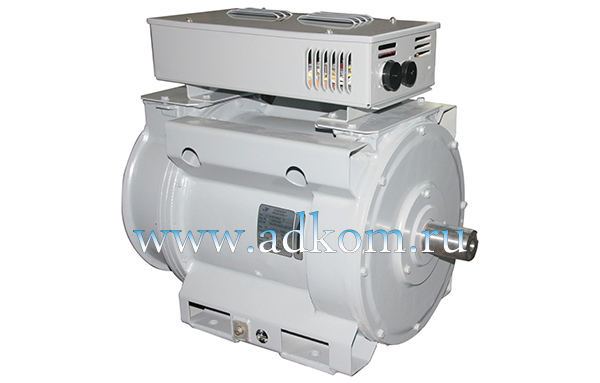

ГС-16-Б-КМ-В Генераторы
Артикул: ГС-16-Б-КМ-В
Аналоги по мощности
| Название | Параметр |
|---|---|
| Модель генератора | Генераторы ГС-16-Б-КМ-В |
| Мощность, кВт | 16 |
| Ток, А | 29 |
| Размеры, см | 63,4 x 43,4 x 40,5 |
| Масса, кг | 170 |
Описание ГС-16-Б-КМ-В Генераторы
Синхронные бесщеточные генераторы водостойкого исполнения ГС-16-Б-КМ-В со встроенной системой самовозбуждения, автоматического регулирования напряжения предназначены для продолжительного режима работы в стационарных и передвижных электроустановках в качестве источников трехфазного переменного тока напряжением 400 В, частотой тока 50 Гц, частотой вращения 1500 об/мин, мощностью 16 кВт.
Синхронные бесщеточные электрогенераторы водостойкого исполнения ГС-16-Б-КМ-В разработаны на базе альтернаторов ГС-16-Б-КМ для работы с приводом от устройства отбора мощности (МОМ) двигателя автомобиля.
По спец.заказу генератор может быть укомплектована расширенным ЗИПом: пультом управления с контроллером 12 вольт, трехфазный диодный мост, трансформатором, крыльчаткой якоря, комплектом подшипников, а так же другими запчастями для запуска генератора.
Соответствие стандартам:
- Электрогенераторы ГС-16-Б-КМ-В соответствуют ГОСТ 183-74, ГОСТ 15150.
Основные технические характеристики:
| Наименование параметра | Значение |
|---|---|
| Номинальная мощность, кВт | 16 |
| Напряжение линейное, В | 400 |
| Номинальный ток, А | 29 |
| Частота тока, Гц | 50 |
| Частота вращения, мин-1 | 1500 |
| Коэффициент полезного действия, % | 88 |
| Номинальный коэффициент мощности, cosφ | 0,8 (при отстающем токе) |
| Режим работы по ГОСТ 183-74 | S1 (продолжительный) |
| Параллельная работа | обеспечивается (опция) |
| Класс нагревостойкости | H |
| Климатическое исполнение | У2 ГОСТ 15150 |
| Уровень звуковой мощности, дБ(А), не более | 91 |
| Конструктивное исполнение по способу монтажа | двухопорное, бесфланцевое, на лапах |
| Установившееся отклонение напряжения при изменении нагрузки от нуля до номинальной, в пределах | ±1 |
| Отклонение напряжения вследствие самопрогрева от запуска с холодного состояния до установившейся температуры в номинальном режиме, в пределах | ±0,7 |
| Ручное изменение уставки напряжения относительно номинального при нагрузке от нуля до номинальной* | oт - 10 до +5 |
| Переходное отклонение напряжения при сбросе (набросе) 50 % номинальной нагрузки, в пределах | ±10 |
| - при сбросе (набросе) 100 % номинальной нагрузки, в пределах | ±20 |
| - при этом время восстановления напряжения до вхождения в зону точности поддержания напряжения ±1 %, с, не более |
0,5 (наброс) 1,0 (сброс) |
| Коэффициент амплитудной модуляции напряжения при любой неизменной нагрузке в пределах от нуля до номинальной, не более | 1 |
| Коэффициент небаланса линейных напряжений при холостом ходе, не более | 1 |
| Коэффициент искажения синусоидальности кривой линейного и фазного напряжения при любой нагрузке от нуля до номинальной, не более | 3,5 |
| Габаритные размеры блока управления, мм | 501,5 х 251 х 118 |
| Масса блока управления и регулирования, кг | 9,5 |
| Габаритные размеры генератора, мм (ДхШхВ) | 634 х 434 х 405 |
| Масса, кг, не более | 170 |
| Модели дизельных электростанций |
Мини электростанция 12 кВт - АД-12С-Т400-1Р |
* Дистанционным резистором уставки щита управления, удаленного от электроустановки на расстояние до 25 м, или резистором уставки, расположенным на плате корректора напряжения К-200.1-1 (в блоке управления и регулирования).
Примечание:
- Показатели качества электрической энергии указаны для практически неизменной симметричной линейной активно-индуктивной нагрузки с коэффициентом мощности от 0,8 до 1,0.
