ГС-20-Б-КМ Генераторы
Артикул: ГС-20-Б-КМ
Аналоги по мощности
| Название | Параметр |
|---|---|
| Модель генератора | Генераторы ГС-20-Б-КМ |
| Мощность, кВт | 20 |
| Ток, А | 36 |
| Размеры, см | 68,1 x 52,6 x 49,0 |
| Масса, кг | 195 |

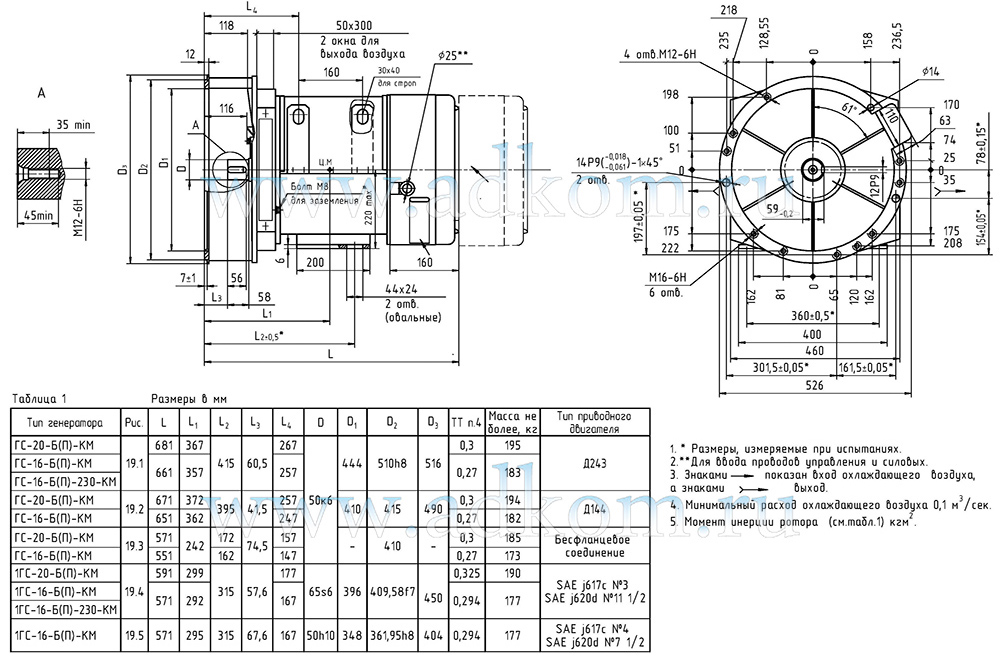

Габаритный чертеж на генераторы мощностью 20 кВт - схема 1

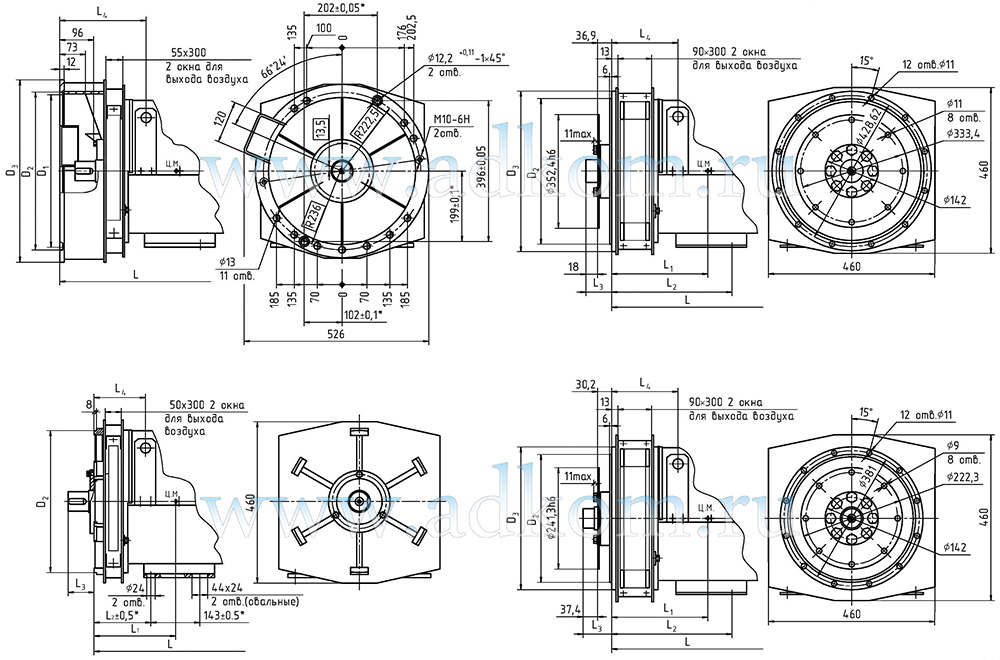

Габаритный чертеж на генераторы мощностью 20 кВт - схема 2
Описание ГС-20-Б-КМ Генераторы
Бесщеточные синхронные генераторы ГС-20-Б-КМ со встроенной системой самовозбуждения, автоматического регулирования напряжения предназначены для продолжительного режима работы в стационарных и передвижных электроустановках в качестве источников трехфазного переменного тока напряжением 400 В (230 В), частотой тока 50 Гц, частотой вращения 1500 об/мин, мощностью 20 кВт.
Электрогенераторы переменного тока ГС-20-Б-КМ обеспечивают быстрый ввод в действие и прием нагрузок, параллельную работу с промышленной сетью и другими электрогенераторами, электроснабжение потребителей, требующих высокое качество электроэнергии.
По спец.заказу генератор дополнительно может быть укомплектован: шкафом автоматики управления с контроллером пульта управления, центробежным вентилятором, диодным мостом - подковками, муфтой упругой втулочно-пальцевой, а так же другими запчастями для обслуживания электростанций.
Соответствие стандартам:
- Альтернаторы ГС-20-Б-КМ соответствуют ГОСТ 183-74.
Основные технические характеристики:
| Наименование параметра | Значение |
|---|---|
| Номинальная мощность, кВт | 20 |
| Напряжение, В | 400/230 |
| Частота тока, Гц | 50 |
| Номинальный коэффициент мощности, cosφ | 0,8 (при отстающем токе) |
| Номинальный ток, А | 36 |
| КПД, % | 88 |
| Частота вращения, об/мин | 1500 |
| Режим работы по ГОСТ 183-74 | S1 (продолжительный) |
| Класс изоляции | H |
| Система возбуждения | бескомпаундная |
| Уставка напряжения, % UН | от 5 до -10 |
| Установившееся отклонение напряжения при изменении нагрузки от 0 до номинальной, % UН | от -1 до 1 |
| Переходное отклонение напряжения при сбросе или набросе нагрузки, % UН: | |
| - 50% номинальной | от -10 до 10 |
| - 100% номинальной | от -20 до 20 |
| при этом время восстановления напряжения, с (не более) | 0,5 |
| Коэффициент искажения синусоидальности кривой линейного напряжения, % UН (не более) | 5 |
| Коэффициент искажения синусоидальности кривой фазного напряжения: | |
| - исполнение Б | нет норм |
| - исполнение Б1 | 4 |
| Средний уровень звука, дБА | 81 |
| Класс вибрации генераторов | 2,8 |
| Динамический момент инерции ротора. кг/ м² | 0,45 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Мощность запускаемого прямым пуском ненагруженного к.з. электродвигателя, кВт | 14 |
| Габаритные размеры (ДхШхВ), мм | 681 x 526 x 490 |
| Масса, кг | 195 |
| Модели дизельных электростанций |
Примечание:
- Направление вращения генераторов - правое, если смотреть на генератор со стороны присоединения его к первичному двигателю, допускается, по согласованию при заказе, изготовление с левым направлением вращения.
- Генераторы по заказу могут изготавливаться на частоту тока 60 Гц.
- Для генераторов с частотой тока 60 Гц номинальная частота вращения - 1800 об/мин.
- Габаритные размеры и масса генераторов меняются в зависимости от конструкции (станинная или бесстанинная конструкция генераторы, одноопорное или двухопорное исполнение опор, фланцевое или бесфланцевое соединение с дизелем).
- Возможно исполнение генераторов мощностью от 8 до 1000 кВт с сертификатом Российского Речного Регистра и Российского Морского Регистра Судоходства.
