ДТПК 045-0110.60 Термоэлектрический преобразователь (термопара)

Термопреобразователи ДТПК 045-0110.60 применяются для непрерывного измерения температур в самых различных отраслях промышленности.
Термопреобразователи (датчики температуры ДТПК 045-0110.60) предназначены для непрерывного измерения температуры различных рабочих сред (например, пар, газ, вода, сыпучие материалы, химические реагенты и т.п., а также поверхностей твёрдых тел), не агрессивных к материалу корпуса датчика.
Термопара представляет собой два разнородных металлических проводника, одним концом соединённых между собой. Соединённые концы проводников называют "холодным" (соединительным) спаем, а свободные концы, подверженные изменению температуры - "рабочим" (измерительным) спаем.
Характеристики ДТПК 045

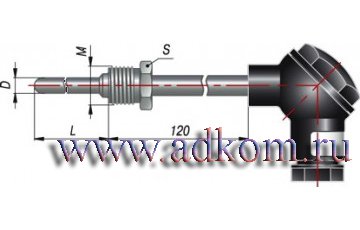

Параметры D = 10 мм, М = 20х1,5 мм**, S = 22 мм
Материал сталь 12Х18Н10Т, сталь 08Х20Н14С2
Длина монтажной части L, мм: 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 5000, 630, 800, 1000, 1250, 1600, 2000
Номинальная статическая характеристика (НСХ) К (ХА)
Рабочий диапазон измеряемых температур -40...+1000 °С (см.материал защитной арматуры)
Класс допуска датчика 2
Исполнение рабочего спая термопары относительно корпуса датчика изолированный, неизолированный
Диаметр термоэлектродной проволоки 0,7 мм
Показатель тепловой инерции, не более:
- с изолированным рабочим спаем 40с
- с неизолированным рабочим спаем 10с
Количество рабочих спаев 1 или 2
Сопротивление изоляции, не менее 100 МОм
Степень защиты датчика по ГОСТ 14254 IP54
Материал защитной арматуры: сталь 12Х18Н10Т (Тmax до 800°С), сталь 08Х20Н14С2 (Тmax до 900°С), сталь 15Х25Т (Tmax до 1000°С).
