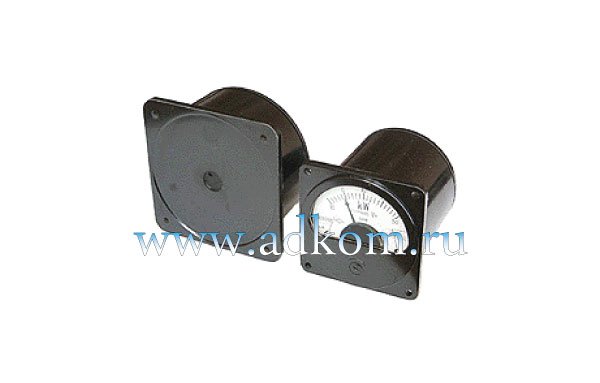

Ваттметры Д8002
Артикул: Д8002
Описание Ваттметры Д8002
Ваттметры Д8002 – предназначены для измерения активной мощности в трехпроводных сетях или электростанциях 30 кВт трехфазного тока частотой 50 Гц с равномерной или неравномерной нагрузкой фаз.
Ваттметр работоспособен при вибрационных ускорениях до 25 м/с2 и частоте 48 + 2 Гц. Исполнение прибора обычное и тропическое.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение |
|---|---|
| Номинальная частота, Гц | 50 |
| Номинальный коэффициент активной мощности | 0,8 |
| Предел допускаемой основной погрешности на всех отметках рабочей части шкалы, %
от суммы конечных значений диапазона измерений, не более | ±2,5 |
| Собственное потребление каждой последовательной цепи, В·А | 5 |
| Собственное потребление каждой параллельной цепи, В·А | 5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от минус 50 до плюс 60 |
| - относительная влажность, % | 98 |
| Класс точности | 2,5 |
| Время успокоения, не более, с | 4 |
| Габаритные размеры, мм: | |
| - прибора; | 80х80х95 |
| - добавочного сопротивления. | 100 х 100 х 60 |
| Масса, кг | 0,85 |
Способ включения, пределы измерений
| Конечное значение диапазона измерений , кВт | Цена деления, кВт | Включение с трансформатором тока при номинальном напряжении ваттметра | |
|---|---|---|---|
| 220 В | 380 В | ||
|
2 - 0 – 6 |
0,5 |
20 / 5 |
10 / 5 |
| 2 – 0 – 8 | 0,5 | 30 / 5 | 15 / 5 |
|
4 – 0 – 12 |
1,0 |
40 / 5 |
20 / 5 |
| 5 – 0 – 15 | 1,0 | 50 / 5 | 30 / 5 |
|
10 – 0 – 30 |
2,0 |
100 / 5 |
50 / 5 |
| 10 – 0 – 40 | 2,0 | 150 / 5 | 75 / 5 |
| 20 – 0 – 60 | 5,0 | 200 / 5 | 100 / 5 |
| 20 – 0 – 80 | 5,0 | 300 / 5 | 150 / 5 |
| 25 – 0 – 100 | 5,0 | 300 / 5 | 200 / 5 |
| 40 – 0 – 120 | 5,0 | 400 / 5 | 200 / 5 |
| 50 – 0 – 150 | 10,0 | - | 300 / 5 |
| 100 – 0 – 300 | 20,0 | 1000 / 5 | 600 / 5 |
| 100 – 0 – 400 | 20,0 | 1500 / 5 | 750 / 5 |
| 200 – 0 – 600 | 50,0 | 2000 / 5 | 1000 / 5 |
| 400 – 0 – 1200 | 50,0 | 4000 / 5 | 2000 / 5 |
