Вольтамперметры ВА-0
Артикул: ВА-0
Описание Вольтамперметры ВА-0

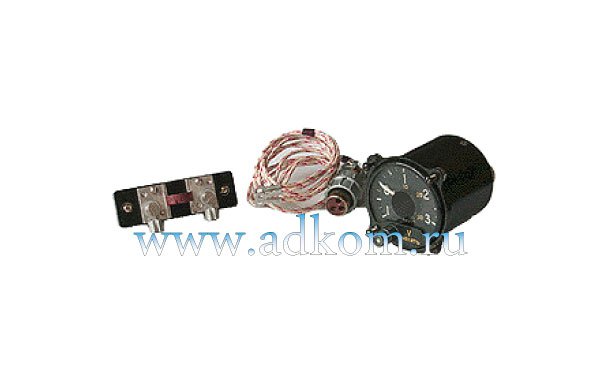

Вольтамперметры ВА-0 – предназначены для измерения силы тока и напряжения в сети постоянного тока или дизельного генератора электростанции (напряжение измеряется при нажатии кнопки переключателя).
Вольтамперметр работает в комплекте с наружным шунтом типа ША–040. Прибор выдерживает вибрацию с ускорением 1,1 g при частоте от 20 до 80 Гц . Тряскопрочность составляет 10000 ударов в минуту с максимальным ускорением 4 g при частоте ударов от 60 до 100 в минуту. Исполнение прибора обычное и тропическое. Прибор работоспособен в интервале температур от минус 60 до плюс 50°С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение |
|---|---|
| Основная погрешность, %: | |
| - при работе вольтметров; | ±2,0 |
| - при работе амперметров. | ±2,0 |
| Основная погрешность наружных шунтов, % | 0,2 |
| Время установления, с | 4 |
| Сопротивление проводов, соединяющих измерительный прибор с наружным шунтом, Ом | 0,035 +0,005 |
| Габаритные размеры, мм: | |
| - измерительных приборов; | 65х136,5 |
| - наружного шунта. | 85х26х25 |
| Вес шунтов, кг: | |
| - измерительных приборов; | 0,4 |
| - наружного шунта. | 0,1 |
Способ включения, пределы измерений
| Тип приборов | Пределы измерений | Цена деления шкалы | Способ включения |
|---|---|---|---|
|
ВА – 1 |
10-0-30 А |
2,5 А |
С шунтом ША – 140 |
| 0-30 В | 2,5 В | Непосредственный | |
|
ВА – 2 |
20-0-60 А |
5 А |
С шунтом ША – 240 |
| 0-30 В | 2,5 В | Непосредственный | |
|
ВА – 3 |
40-0-120 А |
10 А |
С шунтом ША – 340 |
| 0-30 В | 2,5 В | Непосредственный |
Характеристика шунтов
| Тип шунта | Номинальный ток, А | Номинальное падение напряжения, мВ | Допустимая длительная нагрузка, А |
|---|---|---|---|
|
ША-140 |
30 |
75 |
20 |
|
ША-240 |
60 |
75 |
40 |
|
ША-340 |
120 |
75 |
80 |
