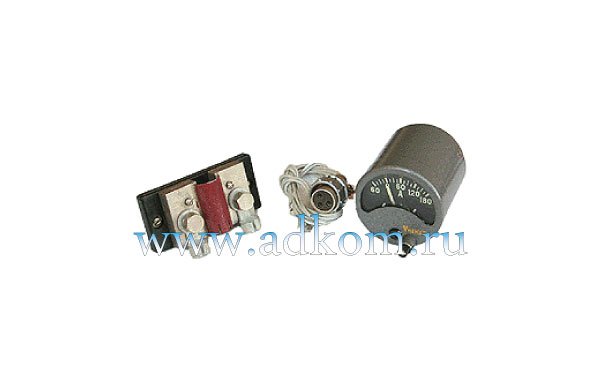

Вольтамперметры ВА-040
Артикул: ВА-040
Описание Вольтамперметры ВА-040
Вольтамперметры ВА-040 – предназначены для измерения тока и напряжения в цепях постоянного тока сетей или дизельных генераторов с автозапуском.
Приборы работоспособны при вибрационных ускорениях до 20 м/с2 при частоте вибрации 40-50 Гц ,в интервале температур от минус 50 до плюс 50°С. Исполнение приборов обыкновенное и тропическое.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение |
|---|---|
| Основная погрешность на всех отметках шкалы, %: | |
| - при работе вольтметров; | ±2 |
| - при работе амперметров. | ±2±у* |
| Предел допустимой дополнительной погрешности на каждые 10°С изменения температуры в пределах температурного диапазона от минус 50 до плюс 50°С , %: | |
| - для вольтметровой цепи ВА-040; | ±0,7 |
| - для амперметровой цепи ВА-040. | ±1,5 |
| Время установления показаний, с | 3 |
| Габаритные размеры, мм: | |
| - вольтамперметров; | 60х93,5 |
| - шунтов ША-140, ША-240, ША-340; | 85х26х25 |
| - шунтов ША-180; | 85х40х29 |
| - шунтов ША-440; | 116х31х35 |
| - шунтов ША-540. | 132х31х35 |
| Вес измерительного прибора, кг | 0,4 |
| Вес шунтов, кг: | |
| - ША-140, ША-240, ША-340; | 0,1 |
| - ША-180 | 0,25 |
| - ША-440, ША-540 | 0,4 |
* у- допустимое отклонение от номинального значения сопротивления.
Способ включения, пределы измерений
| Тип приборов | Пределы измерений | Цена деления шкалы | Способ включения |
|---|---|---|---|
|
ВА – 140 |
10-0-30 А |
2 А |
С шунтом ША – 140 |
| 0-30 В | 2 В | Непосредственный | |
|
ВА – 240 |
20-0-60 А |
5 А |
С шунтом ША – 240 |
| 0-30 В | 2,5 В | Непосредственный | |
|
ВА – 340 |
40-0-120 А |
10 А |
С шунтом ША – 340 |
| 0-30 В | 2,5 В | Непосредственный | |
| ВА – 180 | 60-0-180 А | 15 А | С шунтом ША – 180 |
| 0-30 В | 2,5 В | Непосредственный | |
| ВА – 440 | 100-0-300 А | 20 А | С шунтом ША – 440 |
| 0-30 В | 2 В | Непосредственный | |
| ВА – 540 | 100-0-500 А | 50 А | С шунтом ША – 540 |
| 0-30 В | 2 В | Непосредственный |
