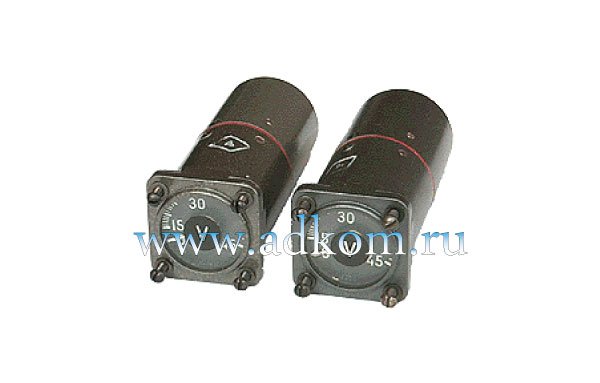

Вольтметры ВФ 0,4 и ВФ1
Артикул: ВФ 0,4 и ВФ1
Описание Вольтметры ВФ 0,4 и ВФ1
Вольтметры ВФ 0,4 и ВФ1 – предназначены для измерения силы тока и напряжения в сетях переменного тока на передвижных и стационарных объектах.
Приборы работоспособны при вибрационных нагрузках от 0,7 до 1,1 g и частоте вибрации от 10 до 80 Гц, вибропрочен при частотах вибрации от 20 до 80 Гц. Исполнение приборов обычное и тропическое.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение |
|---|---|
| Наименование и тип прибора | ВФ 0,4 и ВФ1 |
| Предел допускаемой погрешности от верхнего предела измерения, % | 1,5 |
| Дополнительная погрешность при температуре окружающего воздуха минус 60°С и плюс 60°С, а также при частотах ,отличных от номинальной ( в диапазоне рабочих частот) , % от верхнего предела измерения, не более | 3,5 |
| Угол шкалы, ° | 230 |
| Потребляемая мощность, В·А | 4,5 |
| Время успокоения, с | 3 |
| Испытательное напряжение, выдерживаемое изоляцией, В при относительной влажности 40-80% и температуре 20°С | 1500 |
| Габаритные размеры , мм: | |
| - на 150 В | 47,4 х 47,4 х 128 |
| - на 45 и 250 В | 47,4 х 47,4 х 100 |
| Масса прибора, кг: | |
| - на 150 В | 0,375 |
| - на 45 В | 0,475 |
| - на 250 В | 0,475 |
| Условное обозначение приборов | Пределы измерений, В | Цена деления, В | Рабочая часть шкалы, В | Номинальная частота, Гц | Диапазон рабочих частот, Гц |
|---|---|---|---|---|---|
| ВФ 0,4 – 150 | 0-150 | 5,0 | 60-150 | 400 | 350-900 |
| ВФ 1 – 150 | 0-150 | 5,0 | 60-150 | 1000 | 800-1200 |
| ВФ 0,4 – 45 | 0-45 | 1,0 | 18-45 | 400 | 350-900 |
| ВФ 1 – 45 | 0-45 | 1,0 | 18-45 | 1000 | 800-1200 |
| ВФ 0,4 – 250 | 0-250 | 10,0 | 100-250 | 400 | 350-900 |
| ВФ 1 – 250 | 0-250 | 10,0 | 100-250 | 1000 | 800-1200 |
