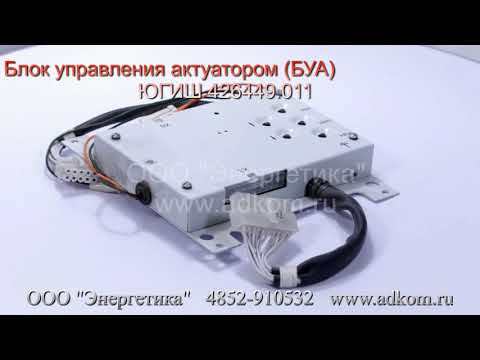

Блок управления актуатором (БУА) ЮГИШ 426449.011 располагается на задней крышке блока БЗИ.

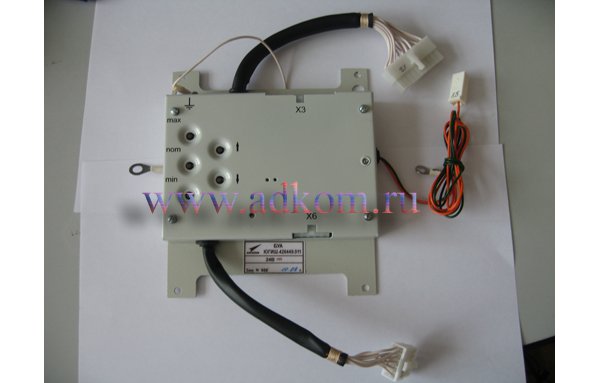

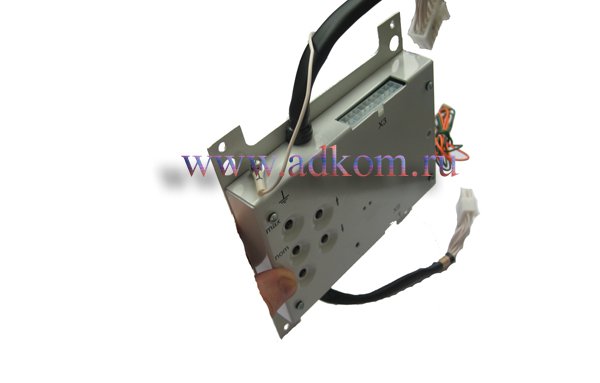

На БУА расположены следующие органы управления и индикации:
а) кнопка "max"- для запоминания положения привода задатчика оборотов, соответствующего положению максимальных оборотов;
б) кнопка "nom" - для запоминания положения привода задатчика оборотов (ЮГИШ 657117.001), соответствующего положению пуска;
в) кнопка "min" - для запоминания положения привода задатчика оборотов, соответствующего положению останова;
г) кнопки "стрелка вверх" и "стрелка вниз" - для изменения положения привода задатчика оборотов;

д) красный светодиод - сигнализация о неисправностях БУА или привода задатчика оборотов, одновременно с миганием красного индикатора раздается звуковой сигнал;
е) зеленый светодиод - сигнализация о режиме работы БУА:
1) светодиод мигает с частотой 2 раза в секунду – рабочий режим;
2) светодиод включен постоянно – режим регулировки.
