Система управления «Катунь-23» предназначена для управления, контроля текущих параметров, и защиты автоматизированного судового дизель-генератора (СДГ), соответствующего 2-ой степени автоматизации ГОСТ Р 55437-2013.
Системы в части аварийно-предупредительной сигнализации и защиты относятся к типу СПАСЗО ГОСТ 11928-83.
Существуют несколько модификаций с разными опциями:

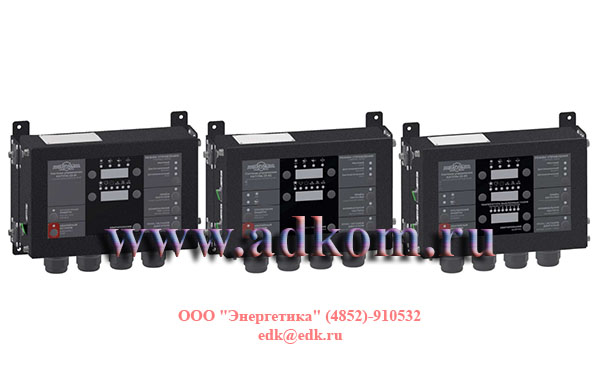

Система управления Катунь-23-81 представляет собой микропроцессорную систему, которая производит логическую обработку входных сигналов датчиков дизеля и команд оператора, выдает сигналы в судовую систему автоматики и на исполнительные устройства дизеля. На лицевой панели МПУ и ДПУ размещены:
- переключатели кнопочные («Отключение защиты», «Аварийный останов», «Режим управления», «Прием нагрузки», «Номинальная частота», «Пуск/Останов двигателя», «Квитирование», «кнопки переключения параметров»);
- единичные светоиндикаторы;
- цифровые индикаторы.
На боковой панели МПУ размещены:
- переключатель кнопочный, («Стартер»);
- тумблер («Питание АПС»).
Внутри системы размещены:
- плата управления (23У);
- плата индикации (23И);
- электрический жгут.

Катунь-23-81 (минимальный набор параметров для дизель-генератора, без масло-подкачки)

Катунь-23-82 (полный набор параметров для дизель-генератора, без измерения температуры газов)

Отличается от предыдущего На боковой панели МПУ размещены: - тумблеры («Питание АПС», «Питание БЗ»). А Внутри системы размещены: - плата индикации (23М); - плата блока защиты (23БЗ).

Катунь-23-83 (полный набор параметров для дизель-генератора, с измерением температуры газов по 8 каналам)

Отличается от предыдущего На боковой панели МПУ размещены: - переключатели кнопочные («Маслонасос», «Стартер»); - тумблеры («Питание АПС», «Питание БЗ»)
