ECON-4 Функциональный модуль

ECON-4 Функциональный модуль

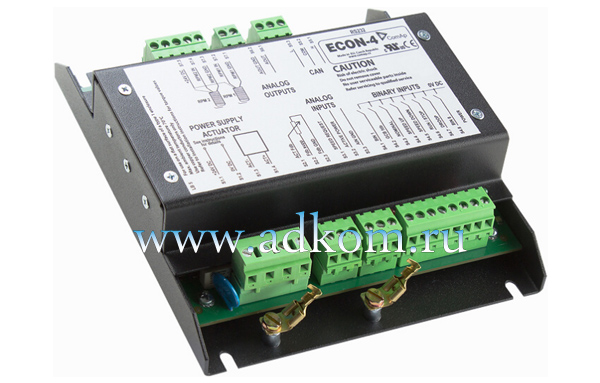

Функциональный модуль ECON-4 - цифровой регулятор скорости, предназначенный для управления скоростью газовых или дизельных двигателей.

ECON-4 гарантирует точное и быстрое управление скоростью в генераторных установках с переменной нагрузкой (изолированная операция) и точное управление нагрузкой при параллельной работе в сети. ECON-4 может управлять различными типами приводов (линейный, мостовой, низковольтный), обеспечивая непрерывный ток до 8 А, что делает его общим регулятором скорости почти для всех двигателей в диапазоне до нескольких MWel. Кроме того, ECON-4 может быть подключен к системе управления генераторной установкой через линию CAN, что значительно сокращает и упрощает проводку и ввод в эксплуатацию.

Основные преимущества:

• Диапазон питания 8-36 В постоянного тока;
• 2 типа выходов для управления исполнительным механизмом:
  • Выходная мощность с максимальным током (постоянным) 8 А - предназначена для прямого подключения к исполнительным устройствам, Линейная без обратной связи и поддерживаемые Приводы моста (GAC, Heinzmann, Woodward);
  • Выход малой мощности L 0-10VDC / 0-20mA - сигнал для интеллектуальных приводов или драйверов шагового двигателя;
• Возможность управления скоростью в трех режимах - Двоичный/Аналоговый/Data;
• IP 20;
• Рабочая температура: -30...+70 °C.

Особенности:

• Изохронный/спящий режим;
• Использование обратной связи с приводом;
• Различные настройки для параллельной работы изолировано и в сети в соответствии с требуемыми параметрами управления;
• Запуск ограничения по состоянию привода и максимальное ограничение по состоянию привода полностью регулируются.

Применение:

• Односкоростные генераторные установки, например 1500 или 1800 об/мин;
• Сетевая параллельная работа, как правило, ТЭЦ;
• Изолированные генераторные установки с переменной нагрузкой, например, производство электроэнергии в нефтегазовой отрасли и т. д.
