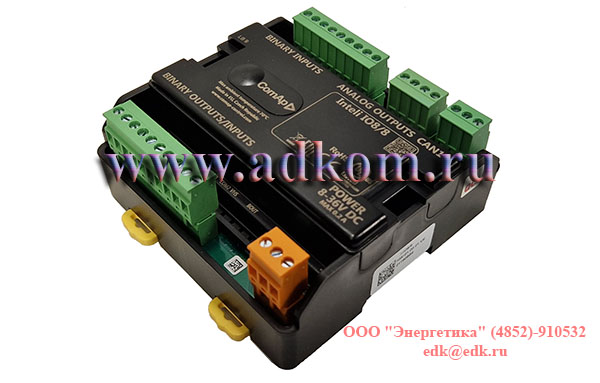

Inteli IO8/8 Расширительный модуль (108/8 ComAp)

Inteli IO8/8 Расширительный модуль (108/8 ComAp)

Расширительный модуль Inteli IO8/8 108/8 ComAp- модуль бинарных входов/выходов и аналоговых выходов. Предлагает пользователям больше двоичных входов и выходов для контроллеров ComAp. Устройство предлагает пользователю гибко настроить или как 8 двоичных входов, 8 двоичных выходов и 2 аналоговых выхода, или как 16 двоичных входов, 0 двоичных выходов и 2 аналоговых выхода через переключатели внутри контроллера. Inteli IO8/8 совместим с контроллерами InteliDrive DCU, InteliMains NT, InteliGen NT и InteliSys NT.

Модуль можно настроить (путем переключения на плате) на две конфигурации:

Конфигурация 8/8:

• 8 двоичных входов (опции: включение или отключение логики);
• 8 двоичных выхода (опции: переключатель с задней стороны (LSS) или переключатель с передней стороны (HSS));
• 2 аналоговых выхода (опции: напряжение (0-10 В), ток (0-20 мА) и PWM (5 В, регулируемая частота 200 Гц-2,4 кГц)).

Конфигурация 16/0:

• 16 двоичных входов (опции: включение или отключение);
• 0 двоичных выходов;
• 2 аналоговых выхода (опции: напряжение (0-10 В), ток (0-20 мА) и PWM (5 В, регулируемая частота 200 Гц-2,4 кГц)).

Основные преимущества:

• К контроллеру можно подключить до 12 модулей Inteli IO8/8 (в конфигурации 8/8) (InteliSys NT / InteliGen NT / InteliMains NT);
• К контроллеру можно подключить до 6 модулей Inteli IO8/8 (в конфигурации 16/0) (InteliSys NT / InteliGen NT / InteliMains NT);
• К контроллеру InteliDrive DCU можно подключить до 4-х Inteli IO8/8 (в конфигурации 8/8);
• Светодиодная индикация каждого двоичного входа / выхода;
• Функция безопасности двоичного выхода: регулярное считывание реального состояния двоичного выхода;
• Все настройки выполняются на коммутаторе или в электронном виде (без перемычек).
