DSE124 Модули расширения

DSE124 Модули расширения

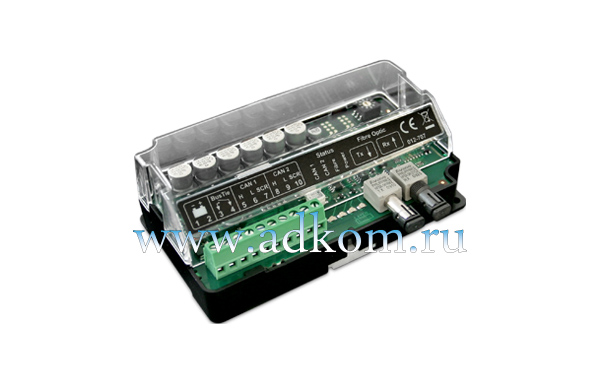

Модули расширения Deep Sea Electronics DSE124 являются CANbus расширители способны продления либо Multiset Comms (MSC) Нагрузка Поделиться Ссылка или двигатель CANbus. 4 красных светодиода обеспечивают индикацию рабочего состояния модуля.

Два варианта:

• 124-01 с волоконно-оптическим портом. Эта версия может быть использована для обеспечения сегменте 2000 м между двумя удлинители без снижения скорости или количества модулей, которые могут быть размещены;
• 124-02 без волоконно-оптических портов. Эта версия используется для приложений, где только медный кабель не требуется.

Основные характеристики:

• Минимальное напряжение питания - 8 В непрерывную;
• Сгибать отсева. В состоянии выжить 0В для 50 мс обеспечивает поступление было по крайней мере до 10В отсева и восстанавливается до 5 вольт потом;
• MAX Рабочее напряжение питания. 35V непрерывный;
• Максимальная рабочая SUPPLY CURRENT. 191mA при 12V, 99mA при 24В. Цифровой вход заземлен, проходящих MSC протокол при 75% мощности шины, Fibre порта установлены;
• MAXIMUM ток в режиме ожидания. 147mA при 12V, 76mA при 24В. Цифровой вход разомкнутой цепи, отсутствие активности на CAN или Fibre портов;
• DIGITAL INPUT. 1 х конфигурируемых цифровых входа.

Размеры:

• ГАБАРИТНЫЕ - 133,9 мм х 76,4 мм х 48,9 мм.
