DSE810 ПК интерфейс конфигурирования

DSE810 ПК интерфейс конфигурирования

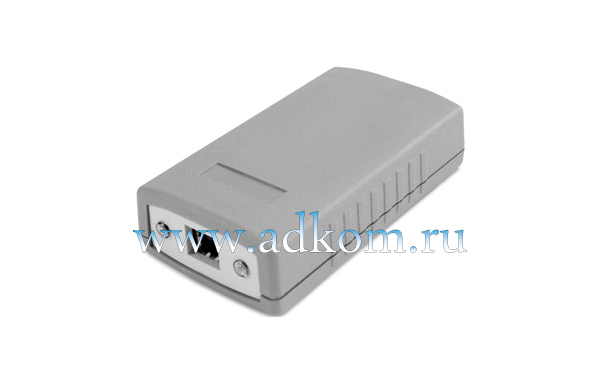

ПК интерфейс конфигурирования Deep Sea Electronics DSE810 предназначен для использования с DSE5xx, DSE5xxx, DSE4200 и DSE710/720 спектр модулей. Он предназначен для использования в сочетании с DSE P810 для MS-Windows™ конфигурацию программного обеспечения. Интерфейс позволяет пользователю получить доступ к конфигурации хранятся в модуле, чтобы изменения, которые необходимо внести различные настройки.

Комплект состоит из:

• Интерфейсный модуль;
• 25 контактный до 9 путем кабеля RS232;
• Смежные FCC 68 - 8way кабель, который подключается к соответствующему разъем на модуле;
• Программное обеспечение дискеты (или CD), содержащих P810 для программного обеспечения ПК с Windows и различных модулей);
• Файлы конфигурации, помогающие быстрому конфигурации модуля.

Основные характеристики:

• Постоянного тока;
• Интерфейса 810 питается от модуля, к которому она подключена поэтому нет внешнего источника питания требуется интерфейс;
• Модуль однако необходимо будет подключен к соответствующему источнику постоянного тока;
• Показания Heart-Beat на страницах SCADA указывающие Comms-Link здоровым;
• Габаритные размеры - 57 мм х 100 мм х 22 мм.

Требования к ПК

• 486 процессор или выше;
• Запуск MS-Windows 95 ™ или более поздней версии (NT4.0 или более поздней версии);
• Минимальный объем памяти 16 Мб;
• Минимальная 10 Мб свободного пространства на жестком диске;
• 640x480 Разрешение VGA экраном.

Подключение

Интерфейс должен быть подключен к соответствующему порту COM ПК вашей компьютерной системы и FCC68-8way кабеля вставляется в разъем на задней стороне модуля для настройки. Модуль настраиваемого потребуется подходящий источник питания постоянного тока подключен к нему.
