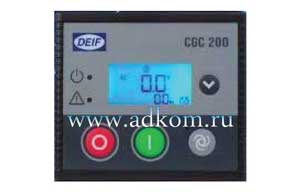

CGC200 Контроллер

CGC200 Контроллер

Микропроцессорный контроллер CGC200 предназначен для контроля, управления и защиты различных типов дизель-генераторов Cummins, а также силовых агрегатов (насосы, компрессоры...). Устройство позволяет осуществить автоматический пуск/остановку двигателя с лицевой панели либо дистанционно, мониторинг и защиту двигателя/генератора электростанций.

Контроллеры CGC 200 имеют конфигурируемые входы/выходы и могут быть применены для любого генераторного агрегата.

Настройка контроллеров CGC 200 может быть произведена с дисплея или с подключением к ПК. Утилита для конфигурации контроллеров также может быть использована для его мониторинга. Для подключения к ПК используется A-B USB кабель.

Функции и возможности

Обзор

• Автоматический запуск по внешнему дискретному сигналу;
• Мониторинг параметров генераторного агрегата;
• Аварии с классами неисправностей “предупреждение” и “аварийный останов”;
• Конфигурируемые входы/выходы;
• Возможность использования для различных типов генераторных агрегатов;
• Низкое потребление;
• Бесплатное ПО для ПК:
  • Конфигурация: задание параметров, конфигурация входов/выходов;
  • Создание и загрузка файлов конфигурации;
  • Управление: контроль параметров и список к активных аварий.

Лицевая панель

• 20 мм × 40 мм дисплей с подсветкой;
• Четыре кнопки и два светодиодных индикатора;
• Индикация рабочих параметров установки;
• Индикация аварий и режима работы;
• Доступ к изменению конфигурации.

Управление двигателем

• Подготовка пуска (маслопрокачка или свечи накаливания);
• Управление пуском и остановом двигателя, задание количества попыток пуска;
• Управление топливным клапаном (реле “работа” или реле “останов”);
• Режим промежуточных оборотов;
• Местный и дистанционный старт/стоп;
• Останов с охлаждением;
• Контроль работы двигателя:
  • Частоте/напряжению генератора;
  • Обороты двигателя;
  • Комбинированный (обороты двигателя и частота/напряжение генератора).

Мониторинг параметров и защита двигателя

• Индукционный вход измерения оборотов двигателя (MPU);
• Конфигурируемые дискретные входы:
  • Дистанционный пуск/останов;
  • Высокая температура охл. жидкости (аварийный останов);
  • Низкое давление масла (аварийный останов);
  • Кнопка аварийного останова (аварийный останов);
  • Низкий уровень топлива (предупреждение);
  • Высокая температура охл. жидкости (предупреждение);
  • Низкое давление масла (предупреждение).

Конфигурируемые дискретные выходы:

• Обобщенная авария;
• Реле останова;
• Промежуточные обороты;
• Подготовка пуска;
• Включить контактор генератора.

Мониторинг параметров и защита генератора

• Измерение фазных и линейных напряжений генератора;
• Измерение частоты генератора;
• Защиты по высокому/низкому напряжению генератора;
• Защиты по высокой/низкой частоте генератора.
