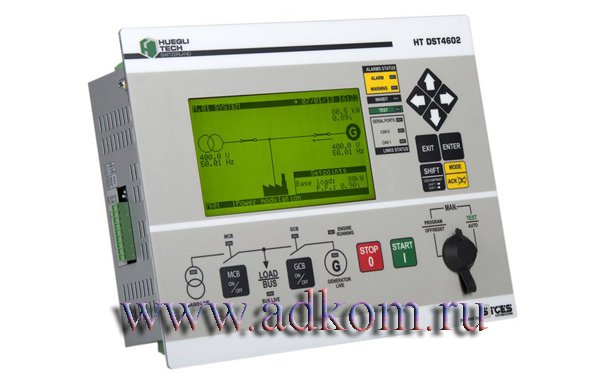

HT-DST-4602 Контроллер Huegli tech

HT-DST-4602 Контроллер Huegli tech

Модель контроллера HT-DST-4602 под маркой Huegli tech (Швейцария) обладает набором всевозможных функций для автоматизации любой степени сложности, включая возможность применения на мини ТЭЦ. Данный контроллер по своим функциональным возможностям не уступает своим европейским конкурентам, таким как: Inteli Sys (ComAp), AGC серия (Deif), EGCP-3 (Woodward), а по отдельным позициям превосходит их.

HT-DST4602 включает встроенный блок распределения нагрузки, который позволяет осуществлять простую реализацию Параллельных применений.
HT-DST4602 - гибко конфигурируемый контроллер дизель генератора ДГ, сконструированный, чтобы использоваться с широким спектром сложных параллельных применений, включая работу с сетью и системы Мини-ТЭЦ.

Сконструирован с учетом последних достижений в области двигателей с электронным управлением, обеспечивает поддержку J1939 CAN интерфейс например, в двигателях Volvo Penta, Scania, Perkins, MTU, Deutz, Cummins, John Deere, Caterpillar и т.д., однако может также использоваться с обычными двигателями, благодаря реализации функции программирования кривых аналоговых датчиков.

Отличительными характеристиками данного контроллера являются:

- Не требует дополнительных ключей для активации режимов CHP(Мини ТЭЦ), LSM(распределение нагрузки при параллельной работе), PMS(управление общей мощностью)
- Обладает широким набором функций PLC(программируемый логический контролер)
- Встроенный блок AVRi и функция AVR up/AVR down обеспечивает управление генератором без дополнительных модулей и источников питания
- Имеет возможность полного конфигурирования функций и изменение уставок с передней панели без использования ПК
- 5 аналоговых входов, принимающих сигналы со всех видов датчиков
- 2 свободно конфигурируемых аналоговых выхода
- 20 программируемых бинарных входов
- 14 программируемых бинарных выходов, из них 7 снабжены промежуточными реле
- 2 встроенных интерфейса: RS232 и RS232/485
- Обеспечивает взаимодействие с широким спектром моделей двигателей, управляемых по CAN-шине
- Развернутый текст сообщений и меню на русском языке
- Возможность подключения внешнего синхронизатора для параллельной работы, при организации совместной работы с контроллерами другого производителя
- Встроенный динамик аварийной сигнализации
- Блокировка ключом переключения режимов работы и доступа к программированию
- Существует модификация с автономным блоком управления и дистанционным дисплеем.

Применения для параллельной работы:

- Контроллер генераторной установки трехфазный с функцией Автоматического Резерва Сети и функцией плавной передачи нагрузки при восстановлении сети
- Дополнительная аналоговая синхронизация позволяет обеспечивать легкую интеграцию с существующими системами
- Параллельную работу возможно организовать совместно с контроллерами HT-DST4601/PX, HT-GC500 и HT-MC100.

Контроллер обеспечивает:

- Считывание текущей информации о состоянии общей шины, сетевых напряжениях и токах
- Защиту при скачкообразном изменении частоты (ROCOF)
- Защиту при скачкообразном изменении фазы (Vector Shift)
- Измерение превышения тока по нейтрали или защиту по перепаду напряжения
- Измерение Активной, Реактивной и Полной мощности
- Измерение частоты и мощности сети.

Контроллер имеет:

- Большой графический дисплей (240 x128 пикселей)
- 20 программируемых бинарных входов
- 14 программируемых бинарных выходов
- Виртуальные цифровые входы/выходы
- PLC функции (включая PID регуляторы)
- Интерфейсный порт RS232 с Modbus RTU протоколом
- J1939 и MTU MDEC CAN интерфейс
- Часы реального времени
- Журнал событий и фактических параметров
- Измерение оборотов посредством датчика оборотов или с выхода W зарядного генератора
- Управление GSM и PSTN модемом
- SMS сообщения
- Съемный дисплей, опционально.

Основные технические характеристики:

Наименование параметра		Значение
Напряжение питания, В		6.5…33
Потребляемая мощность, Вт		обычно меньше чем 7 (+5 для дисплейных ламп)
Номинальная частота, Гц		50 или 60
Бинарный вход		опто-изолированный
Статический выход, мA	при 25°C	500
	при 50 °C, 20 A/к	360
Релейные выходы (номинал), A		10
Дополнительные релейные выходы, A / В		1 / 30
Дисплей		ЖК-экран со светодиодной подсветкой
Рабочая температура, °C		-30...60
Вес, кг		1,6
Габариты выреза в панели, мм		240x172
Общие размеры (без разъемов), мм		260x205x79
Общие разъемы дисплея (без разъемов), мм		260x205x40
Общие размеры блока управления (без разъемов), мм		260x187x87
Установка		на болтах
Степень защиты (передняя панель)		IP54
Электромагнитная совместимость		EN61326-1
Безопасность		изготовлен в соответствии с EN61010-1

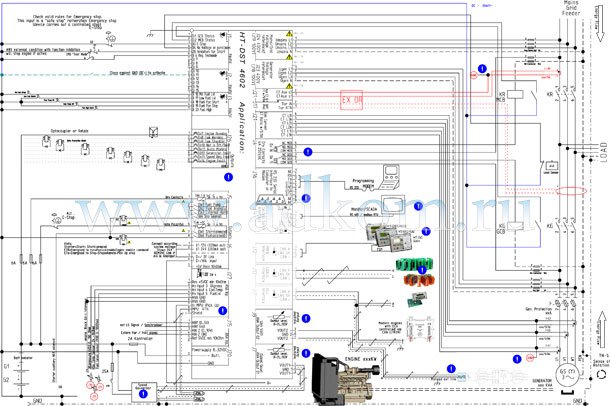

Схема контроллера HT-DST-4602:
