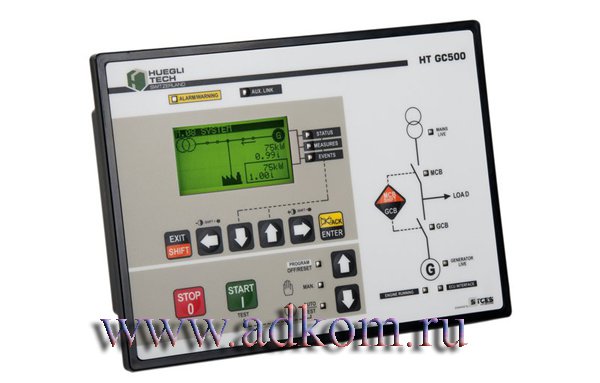

HT-GC500 plus Контроллер Huegli tech

HT-GC500 plus Контроллер Huegli tech

Предлагаем вашему вниманию новую модификацию контроллера HT-GC500 plus, который реализует в себе возможности параллельной работы между собой нескольких генераторных установок, работу одиночного агрегата с сетью, одиночную работу с резервом сети и другие вспомогательные варианты применения. Данный контроллер по отдельным функциональным возможностям превосходит своих европейских конкурентов, таких как: Inteli Compact (ComAp), AGC 222 (Deif), DSE 8620 (Deepsea).

HT-GC500 спроектирован с учетом простоты монтажа и легкости его эксплуатации со встроенными функциями: Деления нагрузки (посредством CAN интерфейса), Синхронизации (посредством CAN шины или ШИМ выхода) и Распределением реактивной мощности.
Графический дисплей (70 х 38 мм) обеспечивает дружелюбный интерфейс и отображение широкого диапазона измеряемых величин и данных. Дисплей снабжен многоязычным интерфейсом, в том числе поддерживает русский язык.
Исчерпывающий набор регулируемых параметров позволяет легко конфигурировать контроллер, чтобы применять одновременно как в стандартных применениях, так и в специализированных. Параметры легко конфигурируются в бесплатном программном обеспечении BoardPrg, но могут также быть изменены и с передней панели контроллера.

Отличительными характеристиками данного контроллера являются:

- Возможность параллельной работы ГУ как с сетью (SPTM), так и между собой (MINT), всего 9 различных вариантов применения
- Встроенный блок AVRi и функция AVR up/AVR down обеспечивает управление генератором без применения дополнительного модуля и источника питания
- Имеет возможность полного конфигурирования функций и изменение уставок с передней панели без использования ПК
- Многофункциональный и надежный контроллер для широкого диапазона применений
- Контроллер генераторной установки трехфазный с АВР функцией и функцией плавной передачи нагрузки обратно на сеть
- Со встроенными функциями параллельной работы генераторных установок между собой (до 16) и делением нагрузки
- Прямая и обратная синхронизация
- Управление КС и КГ
- Считывание текущей информации о состоянии общей шины, о сетевых напряжениях и токах
- Измерение превышения тока в нейтрали и разницы потенциалов
- Измерение Активной, Реактивной и Полной мощности
- Измерения частоты и мощности по сетевому входу
- Графический дисплей
- 18+3 программируемых цифровых входа
- 5 аналоговых входов, принимающих сигналы со всех видов датчиков
- 15 программируемых бинарных выходов, из них 7 снабжены промежуточными реле
- 2 аналоговых изолированных выхода (для AVR и регулятора скорости)
- Прямой интерфейс с ДГУ CATERPILLAR
- RS232 интерфейсный порт, 9-пиновый DSub порт с Modbus RTU протоколом
- Дополнительный порт RS232 / RS485
- J1939 и MTU MDEC CAN интерфейс
- Программируемая логика И / ИЛИ
- Часы реального времени
- Регистрация событий и данных
- Измерение оборотов посредством датчика оборотов или с выхода W зарядного генератора
- Управление GSM и PSTN модемом
- СМС информирование
- Функция распределения нагрузки и управления мощностью при параллельной работе с сетью (BaseLoad, Import/Export), реализуется без дополнительных аппаратных ключей
- Обеспечивает взаимодействие с широким спектром моделей двигателей, управляемых по CAN-шине
- Развернутый текст сообщений на русском языке
- Возможность подключения внешнего синхронизатора для параллельной работы, при организации совместной работы с контроллерами другого производителя.

Основные технические характеристики:

Схема контроллера HT-GC500 plus:
