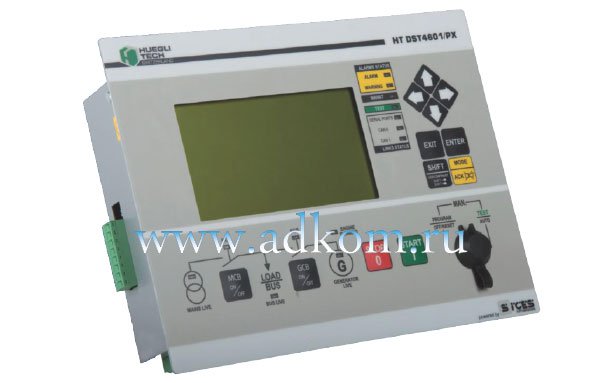

HT-DST4601/PX под маркой Huegli tech (Швейцария) - контроллер генераторной установки для параллельной работы с функцией АВР.

HT-DST4601/PX гибко конфигурируемый контроллер дизель-генератора с широким диапазоном сложных параллельных применений. Включая когенерационные применения.
Сконструированы с учетом последних достижений электронных двигателей, с поддержкой J1939 CAN интерфейс используемых, например, в VOLVO PENTA, SCANIA, DEUTZ, PERKINS, IVECO и т.д., плюс протоколы MTU для MTU MDEC двигателей. Контроллер также может использоваться с обычными двигателями, однако, с Внешним адаптером дополнительным модулем DICHRON.

Большой графический дисплей, с разрешающей способностью 240x128 пикселей, с простым пользовательским интерфейсом, позволяет показывать большое разнообразие информации одновременно.
Нахождение и устранение неисправностей двигателя упрощается текстовым интерфейсом (например, все диагностические коды MTU переводятся в текст).

Отличительными характеристиками данного контроллера являются:

- Идеально для многолинейных сетей, когенерации и прочих сложных применений
- Контроллер генераторной установки трехфазный с функцией АВР
- Опциональная аналоговая синхронизация позволяет обеспечивать легкую интеграцию в существующие системы
- Разделение мощности между (дo 24 установок) HT-DST4601/РХ и/или НТ-GC500 по CAN шине
- Измерение превышения тока по нейтрали или защита по перепаду
- Измерение Активной, Реактивной и Полной мощности
- 20 полностью программируемых цифровых входов
- До 12 программируемых цифровых выходов
- Расширение до 32 ВХОДОВ и 32 ВЫХОДОВ посредством дополнительных модулей
- Интерфейсный порт RS232 с Modbus RTU протоколом
- J1939 и MTU MDEC CAN интерфейс
- Часы реального времени
- Журнал событий и фактических параметров
- Измерение оборотов посредством датчика оборотов или с выхода W зарядного генератора
- Управление GSM и PSTN модемом
- SMS сообщения.

Основные технические характеристики:

Наименование параметра	Значение
Напряжение питания, В	6.5…32
Потребляемая мощность, Вт	обычно меньше чем 7 (+5 для светодиодов дисплея)
Номинальная частота, Гц	50 или 60
Бинарный вход	опто-изолированный
Релейные выходы (номинал), A	10
Дополнительные релейные выходы, A / В	1 / 30
Дисплей	ЖК-экран со светодиодной подсветкой
Рабочая температура, °C	-20...+60
Вес, г	1600
Габаритный размер, мм	260х205х75
Графический дисплей, мм	125х72
Безопасность	изготовлен в соответствии с EN61010-1

Схема контроллера HT-DST4601/PX:
