AC5 Панель управления с контроллером CEA7

AC5 Панель управления с контроллером CEA7

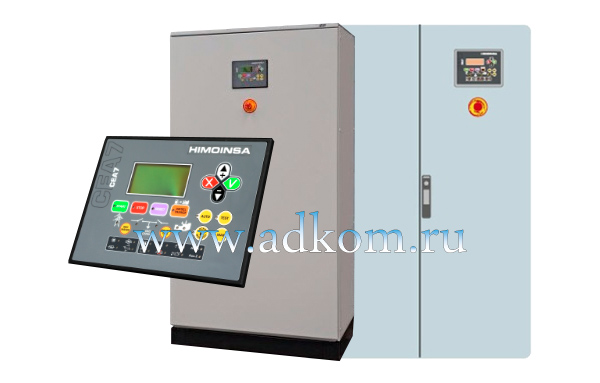

Панель управления Himoinsa AC5 с контроллером Himoinsa CEA7 с ручным и автоматическим запуском c контролем основной сети и автоматическим вводом резерва (в комплектацию ДГУ включены подогрев охл. жидкости и зарядное устройства АКБ), полностью русифицирована.

АВР и панель управления расположены в отдельном шкафу и управляются контроллером CEА7, с помощью которого так же выполняется управление дизельной электростанцией.

ОСНОВНЫЕ КОМПОНЕНТЫ (30-250A):

• Шкаф IP55
• Контроллер CEA7
• Система экстренной остановки
• Модуль измерений
• Подключение заземляющей линии
• Контакторы (30-250A)
• Ключ для ручного переключателя передачи (400-3150А)
• Моторизованный переключатель (400-3150А)
• Плинтус для шкафов (>800A)

Контроллер CEA7

Контроллеры CEA7 - модуль управление генераторной установкой и автоматическим переключателем передачи между сетью и генераторной установкой.

Контроллер CEA7 запускает генераторную установку в том случае, если сигнал сети выходит за пределы запрограммированного рабочего диапазона, и выключает её после восстановления питания сети. Оборудован 4-строчным графическим дисплеем с выбором языка для отображения состояния генераторной установки. Также есть коммуникационная шина для включения внешних устройств, расширяющих функциональные возможности блока управления. Кроме того, он позволяет подключать электронные двигатели к шине J1939 (опция).

Функций контроллеров

Генератор

• Напряжение между фазами
• Напряжение между фазой и нулем
• Нагрузка генератора
• Частота
• Полная мощность (kVA)
• Активная мощность (kW)
• Реактивная мощность (kVAr)
• Коэффициент мощности

Сеть

• Напряжение между фазами
• Напряжение между фазой и нулем
• Нагрузка генератора
• Частота
• Полная мощность (kVA)
• Активная мощность (kW)
• Реактивная мощность (kVAr)
• Коэффициент мощности

Двигатель

• Температура охлаждающей жидкости
• Давление масла
• Уровень топлива (%)
• Напряжение АКБ
• Частота вращения двигателя
• Напряжение зарядного генератора

Защита двигателя

• Высокая температура охлаждающей жидкости - аналог датчик
• Высокая температура охлаждающей жидкости - дискретный датчик
• Низкая температура двигателя - дискретный датчик
• Низкое давление масла - аналоговый датчик
• Низкое давление масла - дискретный датчик
• Низкий уровень охлаждающей жидкости
• Не запланированный останов
• Запас топлива - аналоговый датчик
• Запас топлива - дискретный датчик
• Неудачный останов
• Ошибка напряжения АКБ
• Ошибка напряжение зарядного генератора
• Превышение допустимой скорости вращения ротора двигателя
• Защита при низкой частоте вращения ротора двигателя
• Неудачный старт
• Аварийный останов

Защита генератора

• Высокая частота генератора
• Низкая частота генератора
• Высокое напряжение
• Низкое напряжение
• Короткое замыкание
• Перекос фаз
• Защита от перефазировки
• Защита генератора от встречного тока
• Перегрузка
• Сигнал снижения работы генераторной установки

Статистические данные

• Общее количество отработанных часов
• Частичное количество отработанных часов (за период времени)
• Количество выработанных кВт
• Количество удачных запусков
• Количество не удачных запусков
• Техническое обслуживание

Коммуникации

• RS232 (опция)
• RS485 (опция)
• Modbus IP (опция)
• Modbus (опция)
• CCLAN (опция)
• Программное обеспечение для ПК (опция)
• Аналоговый модем (опция)
• GSM/GPRS модем (опция)
• Удаленный экран (опция)
• Модуль телесигналов (8+4, опция)
• J1939 (опция)

Опции

• История выданных параметров (10) / (+100)
• Внешний запуск
• Блокировка запуска
• Ошибка переключения на основную сеть
• Старт с нормативного EJP
• Контроль доставки топлива
• Контроль за температурой двигателя
• Принудительное ручное управление
• Программируемые выходы
• Запуск дизельной электростанции в тестовом режиме
• Программируемые выходы
• Поддержка нескольких языков (в т.ч. русского)

Специальные функции

• Позиционирование GPS (опция)
• Синхронизация дизельной электростанции с основной сетью (опция)
• Синхронизация дизельных электростанций между собой (опция)
• Вторичной подавление Cero (опция)
• RAM 7 (опция)
• Удаленный экран (опция)
• Таймер (опция)
