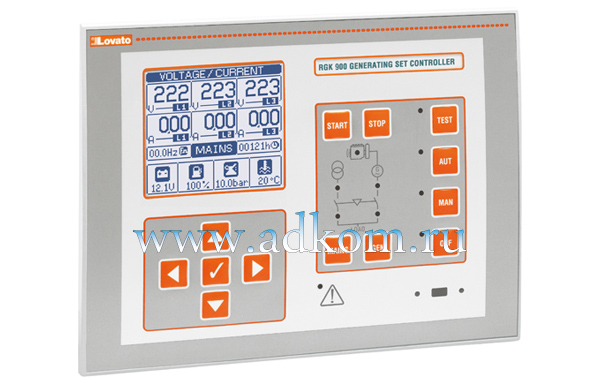

Автономные контроллеры генераторных установок Lovato Electric RGK900SA - управление параллельным соединением генераторной установки. 12/24 В пост. тока, графический ЖК-дисплей, порты RS485, USB/оптический и порт Wi-Fi для программирования на передней панели. Возможность расширения с помощью модулей EXP.

Основные характеристики

• Питание: 7...36 В пост. тока;
• Входы напряж пер. тока: генератор L1-L2-L3-N;
• Номинальное значение измеряемого напряжения: 600 В пер. тока (UL/CSA);
• Диапазон измерения напряжения: 30-720 В пер. тока;
• Диапазон измерения частоты: 45...65 Гц или 360...440 Гц;
• Программируемый коэффициент трансформации;
• Вход измерения тока (3 фазы + нейтраль): 0,05-6 A или 0,05-1,2 A;
• Четвертый трансформатор тока (CT) для измерения нейтрали или определения утечки на землю;
• Графический ЖК-дисплей: 128x112 пикселей с подсветкой;
• 13 цифровых входа;
• 3 релейных выхода с номиналом 8 A, 250 В пер. тока;
• 6 статических выходов с номинальным током 2 A, защищенных;
• 1 статический выход с номинальным током 50 мA;
• Контроль работы двигателя: “D+”, напряжение и частота генератора;
• 1 вход для измерения скорости двигателя: «W» или магнитный датчик (Pick-up);
• 3 аналоговых омических входа для контроля давления масла, температуры двигателя и уровня топлива;
• 1 программируемый аналоговый вход;
• 2 аналоговых выхода для модуля управления скоростью двигателя/регулятора напряжения (AVR);
• Тексты аварийных сигналов-событий-параметров на 5 языках (загрузка через Web-браузер);
• Персонализируемые тексты аварийных сигналов (16 сигналов);
• Журнал регистрации событий;
• Протоколы связи Modbus-RTU, Modbus-ASCII и Modbus-TCP;
• Бинарная логика для входов, выходов и внутреннего состояния;
• Совместимость с ПО Synergy и Xpress;
• Класс защиты: IEC IP65 с передней стороны; оболочка типа 4X согласно UL/CSA, позволяющая установку на открытом воздухе;
• Встроенный зуммер;
• Многоуровневые пароли;
• Спящий режим (режим энергосбережения);
• Синхронизация и распределение нагрузки.

Основные функции

• Меню для быстрого выбора номинальных значений параметров;
• Функция Autocall для автоматической передачи сообщений по электронной почте и/или SMS при появлении заданных событий/аварийных сигналов;
• Контроль параметров генератора: Последовательность фаз, потеря фазы, максимальное и минимальное напряжение и частота, несимметричность напряжения;
• Программируемое техническое обслуживание с различными интервалами;
• Контроль утечки тока на землю;
• Синхронизация сеть-генератор (автоматическое переключение (ATS - автоматическое включение резерва) без разрыва цепи);
• Питание от сети при базовой нагрузке с подключением генератора для ограничения пиковой нагрузки;
• Управление параллельным соединением генераторов (изолированный режим);
• Планирование запуска генераторной установки.

Сертификаты и соответствие стандартам

Полученные сертификаты: внесены в список UL для США и Канады (cULus - File E93601) как вспомогательные устройства - контроллеры генераторных установок;

Соответствие стандартам: IEC/EN 61010-1, IEC/EN 61000-6-2, IEC/EN 61000-6-3, UL 508, CSA C22.2 n° 14.

Технические характеристики:

МОДУЛИ РАСШИРЕНИЯ ДЛЯ RGK900:

Интерфейсы связи

• Гальванически изолированный USB-интерфейс - EXP10 10;
• Гальванически изолированный интерфейс RS232 - EXP10 11;
• Гальванически изолированный интерфейс RS485 - EXP10 12;
• Ethernet-интерфейс с функцией Web-сервера - EXP10 13;
• GPRS-/GSM-модем - EXP10 15.

Входы и выходы

• 4 гальванически изолированных цифровых входа - EXP10 00;
• 4 гальванически изолированных статических выхода - EXP10 01;
• 2 цифровых входа и 2 статических выхода, гальванически изолированных - EXP10 02;
• 2 релейных выхода с номиналом 5 A, 250 В пер. тока - EXP10 03;
• 2 гальванически изолированных аналоговых входа 0/4-20 мА или PT100 или 0-10 В или 0...±5 В - EXP10 04;
• 2 гальванически изолированных аналоговых выхода 0/4-20 мА или 0-10 В или 0...±5 В - EXP10 05;
• 2 гальванически изолированных цифровых входа и 2 релейных выхода номиналом 5 А 250 В пер. тока - EXP10 08;
• 2 цифровых/резистивных входа, 2 статических выхода - EXP10 40;
• 2 входа термопар, 2 статических выхода - EXP10 41.
