МКУ 5.110.245.515 Модуль контроля и управления

МКУ 5.110.245.515 Модуль контроля и управления

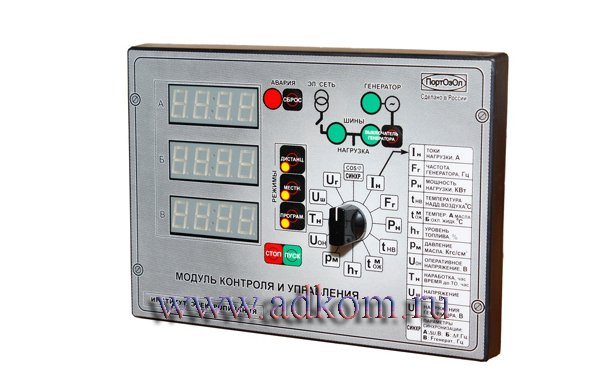

Модуль контроля и управления МКУ 5.110.245.515 предназначен для контроля и управления режимами работы трехфазного дизельного генератора мощностью 1820 кВт, напряжением 6300 вольт и частотой 50 герц.
МКУ, установленный в щит управления, обеспечивает операции по ручному и дистанционному запуску и останову ЭА, а также контроль и индикацию параметров, получаемых по CAN сети от интерфейсного модуля MTU ADEC (SAM), и по данным датчиков.
МКУ выполняет следующие операции:
• Ручной запуск и останов ЭА по команде оператора (с клавиш на лицевой панели).
• Ручное включение и отключение выключателя генератора (с клавиш на лицевой панели).
• Дистанционное управление по CAN сети с пульта дистанционного управления (ПДУ).
• Автоматическую синхронизацию и включение на параллельную работу.
• Управление загрузкой электроагрегата в автоматическом режиме.
• Аварийную сигнализацию при возникновении неисправностей или выходе измеряемых параметров за заданные диапазоны.
• Аварийный останов агрегата с отключением нагрузки при наличии аварии по измеряемым параметрам.
МКУ осуществляет измерение и индикацию следующих параметров:
• Линейные напряжения генератора.
• Токи нагрузки генератора.
• Частота генератора.
• Активная, реактивная и полная мощность генератора.
• Напряжение аккумуляторной батареи.
• Температура окружающего воздуха.
• Температура неприводного подшипника генератора.
• Время наработки и время до технического обслуживания ЭА.

МКУ осуществляет прием по CAN сети и индикация следующих параметров:
• Давление масла.
• Температура масла.
• Температура охлаждающей жидкости.
• Температура наддувочного воздуха.
• Коды ошибок и неисправностей двигателя.
После включения или через 60 секунд после изменения положения галетного переключателя МКУ переходит в режим отображения общих параметров: среднее напряжение шин и температура ОЖ - при остановленном ЭА, и среднее напряжение генератора, активная мощность генератора и температура ОЖ - при запущенном ЭА.
