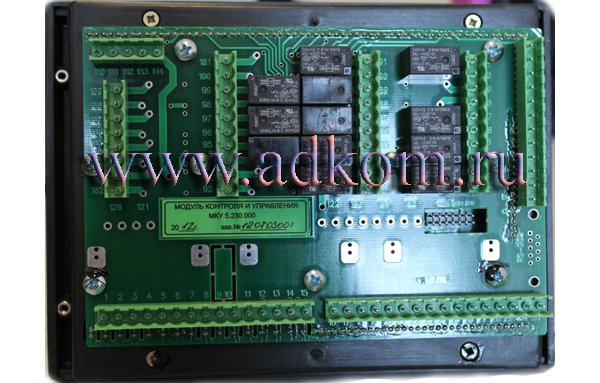

МКУ 5.230.000 Модуль контроля и управления

МКУ 5.230.000 Модуль контроля и управления

Модуль контроля и управления МКУ 5.230.000 предназначен для управления и контроля режимов работы трёхфазной электростанции открытой от 8 до 315 кВт автоматизированного по 2-ой или 3-ей степени автоматизации с параллельной работой, а также контроля сетевого трехфазного источника с напряжением 400 вольт частотой 50 герц.
МКУ, установленный в щит управления, обеспечивает операции по ручному и автоматическому запуску и останову дизель-генератора, а также контроль и индикацию параметров по данным датчиков.

Обеспечиваются следующие операции:

• Автоматический дизельгенератор с принятием нагрузки по пропаданию или ухудшению напряжения сети;
• Автоматический перевод нагрузки на сеть и останов дизель-электростанции по восстановлению напряжения сети;

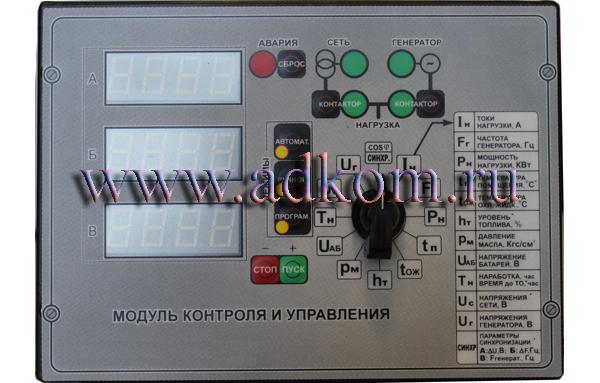

• Ручной запуск и останов дизельной электростанции по команде оператора (с клавиш на лицевой панели);
• Ручное включение и отключение контактора сети или электрогенератора (с клавиш на лицевой панели);
• Контроль цепей датчиков давления, температуры, уровня топлива.
• Дистанционный запуск/останов
• Отключение/включение защит по команде оператора (кроме превышения частоты, снижения давления, коротких замыканий, нажатия кнопки «Экстренного останова», сигнала «Пожар»).
• Подкачка топлива из бака хранения.
• Автоматический подогрев кузова (помещения).

Осуществляется контроль и индикация следующих параметров ЭА:

• Линейные напряжения сети;
• Линейные напряжения генератора;
• Токи нагрузки генератора по каждой фазе;
• Частота тока генератора;
• Активная мощность генератора;
• Напряжение аккумуляторной батареи;
• Давление масла;
• Температура масла (или охлаждающей жидкости);
• Температура воздуха помещения;
• Уровень топлива;
• Время наработки дизель-генератора;
• Время технического обслуживания.
