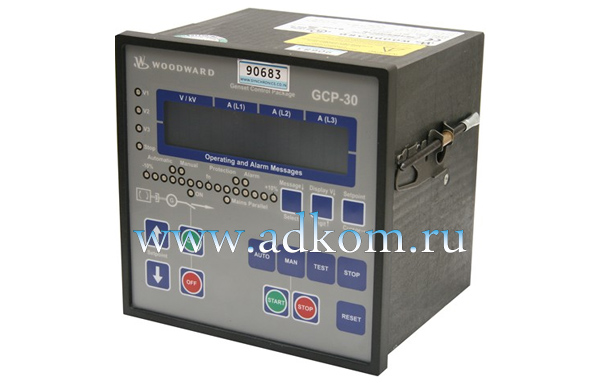

Панели управления Woodward GCP-30 - серия панелей, предназначенная для автоматического / ручного управления и контроля малыми, средними и большими электроагрегатами.

GPC-30 позволяет осуществлять ручной и автоматический запуск/останов до 14 агрегатов ДЭА/ГЭА с их последующей синхронизацией как между собой, так и с питающей электросетью. Режимы работы: покрытие базовых и пиковых нагрузок, контроль импорта /экспорта энергии, автоматическое аварийное электроснабжение.

Панель управления GCP-31 имеет логику управления генераторным брекером, GCP-32 генераторным и сетевым брекером включая функцию повторного включения (включение сетевого брекера на обесточенную шину после стабилизации сети).

Полностью интегрированная коммуникация панели управления с модулем котроля двигателя посредством CAN-Bus: стандартный SAE J1939, Deutz EMR, Scania S6, mtu MDEC; [через RS-232]: Caterpillar CCM или EMCP-II и ECM.

Основные функции

• Измерение напряжения 8 генераторов/шин/сетей;
• Измерение тока 4 генераторов/сетей;
• Логика запуска/останова для ДЭА/ГЭА;
• Предпусковой подогрев или продув двигателя;
• Контроль напряжения аккумуляторной батареи;
• Регулировка и контроль скорости оборотов двигателя;
• Режим работы на холостых оборотах;
• Счетчики кВт·ч, запусков, моточасов, времени до ТО;
• Распределение нагрузки между 14 ДЭА/ГЭА;
• Конфигурируемые уставки регулировки;
• Конфиг. время задержки для защиты/сигнализации;
• Магнитный/индуктивный вход с таходатчика скорости;
• 16 конфиг. дискретных входов сигнализации;
• 7 конфигурируемых/программируемых реле;
• 2-х строчный, ЖК- дисплей с подсветкой;
• Синхроноскоп;
• Кнопки для прямого ввода уставок;
• Коммуникация посредством интерфейса CAN bus;
• Многоуровневый доступ к параметрам панели;
• Выбор языка: английский/немецкий.

Защита:

• 3/4-фазное измерение.

Сеть:

• Высокое/низкое напряжение (59/27);
• Высокая/низкая частота (81O/U);
• Защита от ассинхронного режима (78).

Генератор:

• Высокое/низкое напряжение (59/27);
• Высокая/низкая частота (81O/U);
• Перегрузка (32);
• Реверсивная/мин. мощность (32R/F);
• Несимметричная нагрузка (46);
• Перегрузка по току с выдерж. времени (50).

Регулировка (все версии):

• Скорость/частота/активн. мощность;
• Напряжение/коэффициент мощности cosphi;
• Переток мощности сети;
• Распределение активной/реактивной нагрузки между 14-ю агрегатами.

Функции GCP-31:

• Синхронизация генераторного брекера;
• Автономный режим работы;
• Синхронизация с перетоком мощности;
• Параллельный с сетью режим работы.

Функции GCP-32:

• Синхронизация ген. и сетевого брекера;
• Автономный режим работы;
• Параллельный с сетью режим работы;
• Режим аварийного энергоснабжения.

Дополнения (зависит от модели):

• 2 конфиг. аналоговых выхода (0/4..20 мA);
• Уставка активной мощности (0/4..20 мA);
• Сеть: импорт/экспорт мощности (0/4..20 мA);
• Дискретные выходы для n/f/V/P/Q;
• Аналоговые выходы для n/f/V/P/Q;
• ШИМ - выход выше/ниже для n/f/P;
• 7 конфигурируемых аналоговых входов: (0/4..20 мA, PТ100, VDO);
• Поключение LS 4 (только GCP-31; см. спецификацию 37167);
• Регистратор событий с реальным таймером.

Сертификаты и разрешения

CE, UL/cUL, ABS & LR Marine, ГОСТР, CSA GCP-30 - для широкого диапазона областей - от простых резервных генераторов до параллельного подключения до 32 генераторных установок и все это - в одном модуле.
