LS-4 Контроллеры

LS-4 Контроллеры

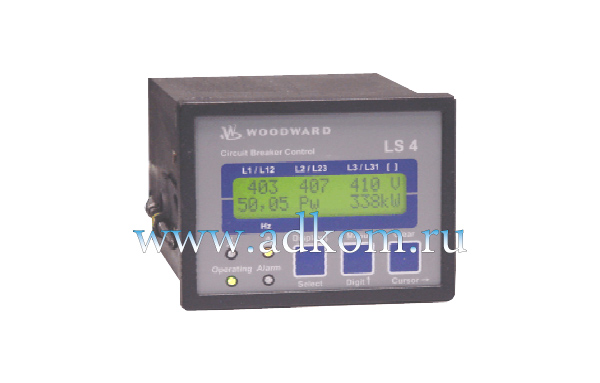

Контроллеры Woodward LS-4 предлагают простое решение для сложных распределительных устройств. LS 4 имеет способность работать в сети, включающей до 14 контроллеров GCP-31 и 8 LS 4 контроллеров автоматического выключателя. Каждый контролируемый выключатель оснащен одним LS 4, который измеряет трехфазное напряжение по обе стороны от выключателя. Каждая сторона выключателя назначается либо неуправляемой (сеть) либо управляемой (генератор) и помечается А или B. Это позволяет LS 4 управлять выключателями с неуправляемым источником (сеть) и с управляемым (генератор), а также - секционными выключателями. LS 4 используется для защиты выключателя, синхронизации, и контроля нагрузки. Все LS 4 коммуницируют между собой и с контроллерами GCP по CAN-шине. Дискретные входные команды используются для перевода LS 4 в нужный режим. Заданные значения частоты и напряжения передаются во все контроллеры. Контроллер генератора затем подстраивает частоту и напряжения соответствующих генераторов для достижения синхронизации. LS 4 открывает и закрывает выключатель на основе получаемых сигналов дискретных входов.

Основные особенности

• Измерение напряжения (А и В сторон);
• Измерение тока;
• Проверка функционала синхронизации;
• Функциональность подключения на обесточенную шину;
• Синхронизация сетей;
• Дистанционное управление частоты, напряжения, и мощности;
• Контроль отсутствия передачи энергии (softload);
• Настраиваемые задержки для каждого сигнала тревоги;
• 7 релейных выходов;
• Двухстрочный ЖК-дисплей.

Защита ANSI

• Перенапряжения (59);
• Пониженное напряжение (27);
• Повышения частоты (81O);
• Пониженной частоты (810);
• Фаза / вектор смещения (78).

Функции

• Расчет значений уставок которые передаются на контроллер генератора (например, GCP) для синхронизации и регулирования нагрузки;
• Подача команды на автоматический выключатель когда LS 4 включен и два источника тока синхронизированы;
• Подача команды на открытие автоматического выключателя при получении сигнала с дискретного входа или при обнаружении активного состояния одной из доступных функций защиты.

Сертификаты и разрешения

CE, UL/cUL, ABS & LR Marine, ГОСТР, LS-4 - для широкого диапазона областей - от простых резервных генераторов до параллельного подключения до 32 генераторных установок, и все это - в одном модуле.

Технические характеристики:
