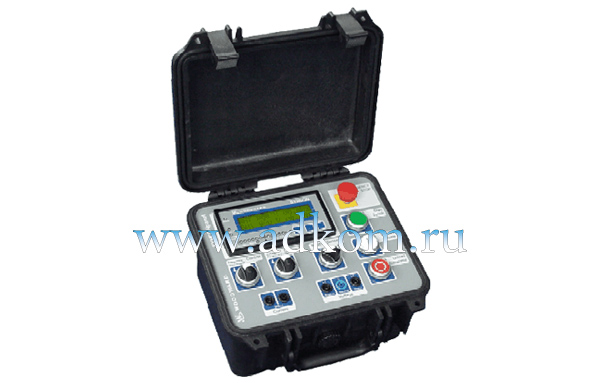

Контроллеры SYNCONpanel переносные панели удаленной синхронизации. Переносная панель удаленной синхронизации служит для ввода в параллель с существующей промышленной электросетью передвижной генераторной установки (или нескольких установок). Такая необходимость может возникнуть в случае необходимости сервисного обслуживания вводного трансформатора, а также в иных случаях, когда требуется обеспечить перевод нагрузки с промышленной сети на автономный передвижной генератор (или группу генераторов) без разрыва синусоиды. SYNCONpanel является Переносная панель удаленной синхронизации, которая передает измеренную разницу между двумя электросистемами по CAN шине к панели управления генератором GCP-31/RPQ-SC08 (P/N 8440-1764). Пожалуйста, обратитесь к Спецификация 37316 для изучения подробностей об этом устройстве.

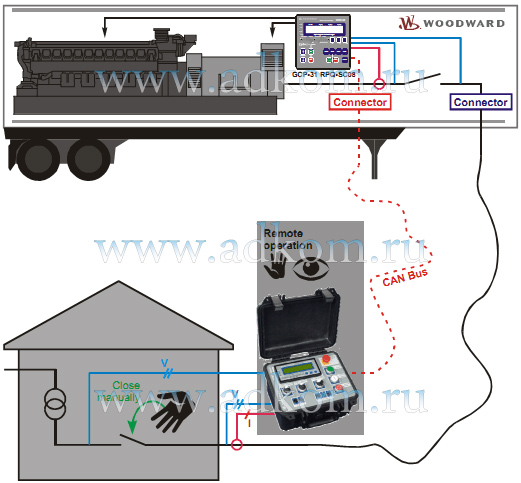

Пользователь локально измеряет напряжение UL1-N одной системы (промышленной сети) и напряжения UL1-N другой системы (генератора) непосредственно через измерительные входы на передней панели SYNCONpanel. Частоты и напряжения двух сетей, фазовый угол между двумя системами отображающимеся на ЖК-дисплее. Эти значения передаются по CAN шине на контроллер управления электростанцией GCP-31/RPQ-SC08 который находится в мобильном контейнере генератора. Там производится управления частотой и напряжением генератора для реализации синхронизации и перевода нагрузки на генератор или обратно на сеть после синхронизации.

Основные особенности

• Измерение напряжения (по обе стороны);
• Измерение тока (по обе стороны);
• Проверка функционала синхронизации;
• Дистанционное управление величиной частоты, напряжениея, мощности и коэффициента мощности;
• Плавная загрузка - разгрузка;
• Двухстрочный ЖК-дисплей.

Сертификаты и разрешения

CE, UL/cUL, ABS & LR Marine, ГОСТ Р, SYNCONpanel для параллельной работы передвижных генераторов с электросетью.

Технические характеристики:
