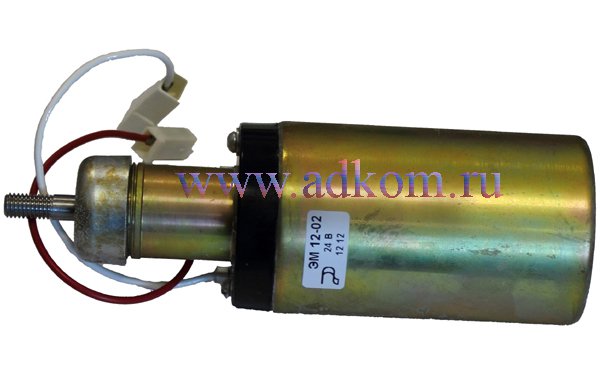

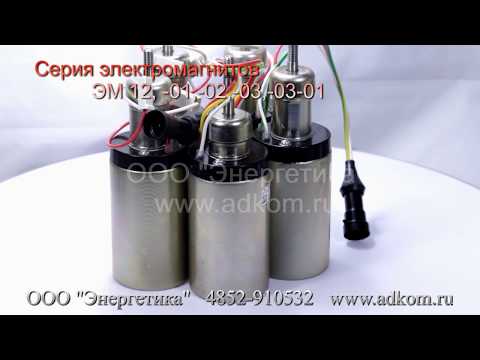

ЭМ 12, ЭМ 12-01, ЭМ 12-02 Электромагниты - соленоиды
Артикул: ЭМ 12, ЭМ 12-01, ЭМ 12-02
Описание ЭМ 12, ЭМ 12-01, ЭМ 12-02 Электромагниты - соленоиды
Электромагниты, предназначены для работы в системах управления дизель генераторов:
- электромагнит ЭМ 12-01 — используется на малых дизельных станциях (привод рейки включения);
- электромагнит ЭМ 12-02 — используется на дизельных электростанциях 60 и 100 кВт (привод рейки ТНВД включения).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Номинальное напряжение питания 12В или 24В.
- Пределы изменения питающего напряжения от 0,9 до 1,25 номинального напряжения.
- Рабочая температура окружающей среды от -50°С до +70°С.
- Степень защиты от проникновения посторонних тел и воды — IР56 ГОСТ 14254-96.
- Электромагниты для автотранспортных средств выпускаются в климатическом исполнении «УХЛ» ГОСТ 15150-69.
| Тип | Код ОКП | Ход якоря, мм | Номин. тягов. усил., не менее, Н | Усил. удерж. не менее, Н | Напряж. пит. номин, В | Напряж. сраб., не менее, В | Напряж. опуск., не менее, В | Ток номин, А | Продолж. вкл., ПВ%, с | Мощн. номин., Вт | Норма упак., шт |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ЭМ 12 | 37 4231 0490 | 53 | 50 | 100 (80 с сент.2024г) | 12 | 10.8 | 4 |
In=47 Iy=0,7 (1,85 с сент.2024г) |
Обмотка пусковая не более 5, обмотка удерживающая 100% | 8.4 | 10 |
| ЭМ 12-01 | 37 4231 0491 | 50 | 50 | 100 (80 с сент.2024г) | 12 | 10.8 | 4 |
In=47 Iy=0,7 (1,85 с сент.2024г) |
Обмотка пусковая не более 5, обмотка удерживающая 100% | 8.4 | 10 |
| ЭМ 12-02 | 37 4231 0492 | 50 | 50 | 100 | 24 | 21.6 | 8 |
In=20 Iy=0.8 |
Обмотка пусковая не более 5, обмотка удерживающая 100% | 19.2 | 10 |
Габаритный чертеж на электромагниты ЭМ 12, ЭМ 12-01, ЭМ 12-02.
