Шкаф управления генератором со стрелочными приборами 1-ой степени автоматизации с двигателями ЯМЗ

ЩУ АД**1С

КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. ОБОЗНАЧЕНИЕ

2. НАЗНАЧЕНИЕ

Щиты управления предназначены для управления и контроля работы электроагрегатов 1-ой степени автоматизации с изолированной или заземленной нейтралью с двигателями ЯМЗ.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1 Щиты обеспечивают запуск двигателя электроагрегата электростартером (автоматический вывод исполнительного механизма управления ТНВД в положение пуска) с пульта управления на электроагрегате с контролем допустимой длительности работы стартера (не более 10 сек) с блокировкой включения стартера при работающем двигателе;

3.2 Во время работы электроагрегата щиты обеспечивают:

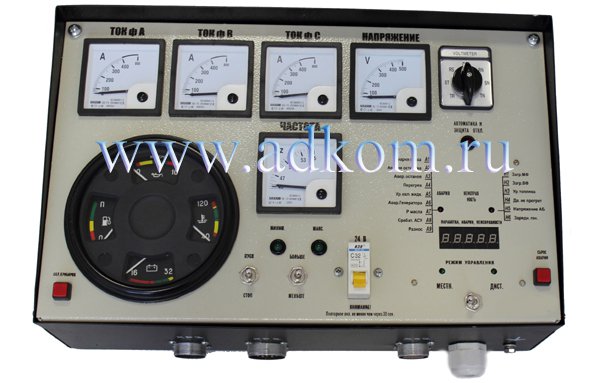

3.2.1 Измерение стрелочными приборами величин выходных фазных и линейных напряжений генератора (выбор переключателем вольтметра), тока нагрузки по каждой фазе, частоты тока генератора, напряжения АКБ, давления масла, температуры охлаждающей жидкости, уровня топлива, наработки;

3.2.2 Аварийно-предупредительную световую сигнализацию при понижении сопротивления изоляции электросети с изолированной нейтралью относительно корпуса (земли), при засорении масляного фильтра, при неисправности зарядного генератора, при низком уровне топлива;

3.2.3 Аварийный останов двигателя электроагрегата с отключением автомата защиты генератора и световой сигнализацией (аварийная защита) при низком давлении масла, при перегреве охлаждающей жидкости, при перегреве масла, при выходе величины частоты тока за пределы 45-57 Гц, при выходе величины напряжения генератора за пределы 170-270 В.;

Примечание - аварийные защиты отключаемые.

3.2.4 Ручное изменение значения выходного напряжения генератора;

3.2.5 Ручное изменение величины частоты вращения двигателя;

3.2.6 Защиту генератора от К.З. и перегрузки автоматическим выключателем.

3.3 Габаритные весовые характеристики:

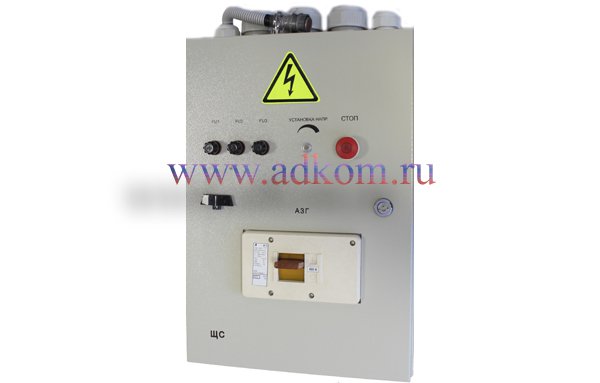

3.4 Подключение кабеля нагрузки в силовом щите:

• 60, 100 кВт - под болты М8 (по 1 болту на фазу+1шт на ноль);
• 150, 200 кВт - под болты М10 (по 2 болта на фазу+1шт на ноль);
