Щит АВР автоматический ввод резерва СУЭМ ххх-2 (2-ая степень автоматизации)

Щит АВР автоматический ввод резерва СУЭМ ххх-2 (2-ая степень автоматизации)

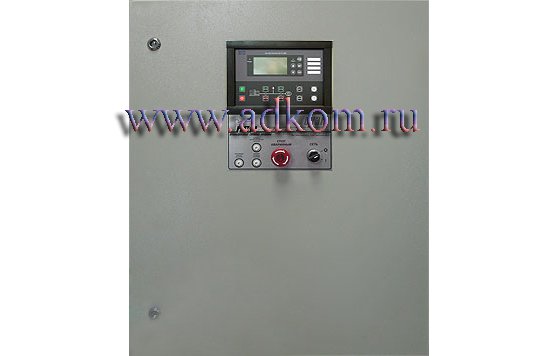

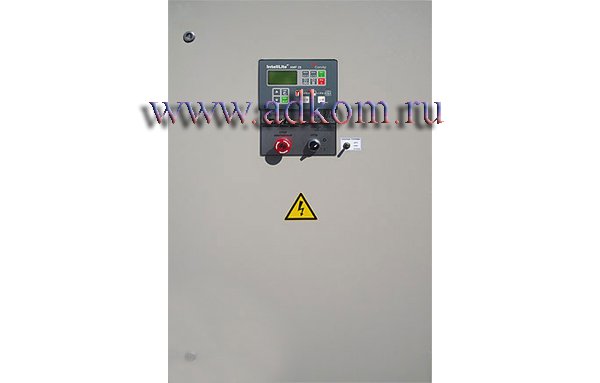

Щит АВР автоматический ввод резерва СУЭМ ХХХ-2 (Система управления электроагрегатом микропроцессорная) предназначена для продолжительного режима работы в стационарных дизельгенераторах, ГОСТ Р ИСО 8528-4, ГОСТ Р 51321.1-2000. Аппаратно система управления реализована на базе контроллера GC-1F-AMF B3 фирмы "DEIF" (базовая комплектация). По требованию заказчика возможно изготовление системы управления на базе контроллера NT AMF 25 фирмы "ComAp".

Электростанции 2-ой степени автоматизации (ГОСТ Р 50783-95) предназначены обеспечивать функции автоматического резервирования основной сети, для чего важен постоянный контроль сетевых параметров и своевременный запуск резервного дизельного генератора.

Пульты управления СУЭМ ххх-2 2-ой степени автоматизации позволяют:
- подключаться к основной сети, питающей потребителя, и производить постоянный мониторинг параметров сетевой шины;
- обеспечивать автоматический пуск/останов дизельного двигателя при нарушениях работы основной сети, а так же автоматически подключать потребителя к резервному электроагрегату;
- работать в сетях с "глухозаземлённой" нейтралью;
- управлять дизельной электростанцией в "ручном" режиме и "автоматическом" (только при реализации режима дистанционного управления) по программе, установленной в контроллере;
- осуществлять измерение и индикацию текущих значений параметров дизельного двигателя;
- осуществлять измерение и индикацию текущих значений качества вырабатываемой генератором электроэнергии;
- обеспечивать безопасную и надёжную работу дизельэлектростанции;
- прекращать работу при аварийных режимах работы электростанции;
- сигнализировать о причине прекращения работы;
- компенсировать саморазряд аккумуляторных батарей;
- обеспечивать подачу рабочего напряжения в силовые цепи автоматики контейнера и их токовую защиту.

Примечание: температура охлаждающей жидкости двигателя в дежурном режиме поддерживается в диапазоне 35-45 °С контроллером.

Система управления предназначена для нормальных условий эксплуатации при:

а) климатических факторах внешней среды:
- температура окружающего воздуха должна быть не выше +50ºС; нижний предел температуры – минус 25ºС;
- воздух должен быть чистым, не запыленным, не содержать паров горючих и агрессивных веществ;
- относительная влажность не должна превышать 98% при температуре +25 ºС;
б) механических воздействий по группе М37 ГОСТ 17516.1-90;
в) запылённости окружающего воздуха не более 0,01 г/м3 в нетокопроводящей и невзрывоопасной среде (степень загрязнения -3);
г) высоте над уровнем моря до 2000 м;
д) рабочее положение шкафа управления – вертикальное, допускается отклонение от рабочего положения до 5º в любом направлении.

Электромагнитная совместимость контроллера соответствует нормам EN 61000-6-1/2, SS4631503 (PL4) и МЭК 255-3

Допускаются: вибрационные нагрузки с частотой 0.5-100Гц при ускорении 0,5g, удары многократного действия длительностью 2-20 с ускорением 3g.

Примечание: для работы при пониженных температура (от -40 °С ), система управления комплектуется контроллером GC-1F/2-G6-40 со встроенным подогревателем.
