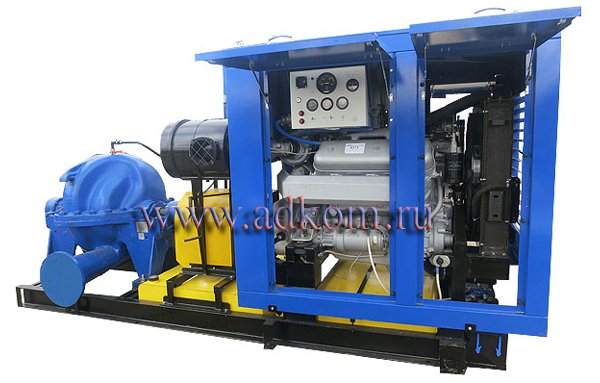

Дизельные насосные установки ДНУ-380/96
Артикул: ДНУ-380/96
| Название | Параметр |
|---|---|
| Модель | Дизельные насосные установки ДНУ-380/96 |
| Мощность кВт / кВа | 131 |
| Модель двигателя | ЯМЗ-236Б |
| Модель генератора | - |
| Расход топлива л/ч | 35,5 |
Описание Дизельные насосные установки ДНУ-380/96
Дизельные насосные установки ДНУ-380/96 (потребляемой мощностью 131 кВт и частотой вращения насоса 1480 об/мин) предназначены для перекачивания воды с температурой до 105°С в системах водоснабжения промышленных и коммунальных объектов, применяется также для орошения и осушения земель.
Соответствие стандартам:
Дизельные насосные установки серии ДНУ сертифицированы, и соответствуют техническому регламенту о безопасности машин и оборудования. Климатическое исполнение ДНУ - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 50°С.
Базовое исполнение дизельной насосной установки ДНУ-380/96:
Двигатель ЯМЗ-236Б с зарядным генератором и стартером, насос ЦН 400-105а, стальная базовая рама с антивибрационными опорами, система газовыхлопа с глушителем шума, система впуска с воздушным фильтром, система топливоподачи с топливным баком на 200 л. и топливными фильтрами, механизм управления топливным насосом высокого давления, система охлаждения с водяным радиатором и крыльчаткой вентилятора обратного тока, система охлаждения масла со встроенным в двигатель масляным радиатором, пульт управления релейного типа, устройство останова двигателя на базе контроллера ComAp или Deif с устройством подзарядки АКБ. Приборы для контроля работы насоса (манометр и мановакуумметр), комплект ЗИП, комплект эксплуатационной документации. Специальное исполнение подразумевает демонтаж пульта управления для установки системы автоматики заказчика.
Основные технические характеристики:
| Наименование параметра | Значение | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Подача, м³/ч | 380 | ||||||||
| Напор, м | 96 | ||||||||
| Эксплуатационная частота вращения, об/мин | 1480 | ||||||||
| Расход топлива, л/ч | 35,5 | ||||||||
| Модель двигателя | ЯМЗ-236Б | ||||||||
| Модель насоса | ЦН 400-105а | ||||||||
| Частота вращения насоса, об/мин | 1480 | ||||||||
| Подача, м³/ч | 160 | 270 | 330 | 360 | 380 | 400 | 420 | 450 | 467 |
| Напор, м | 108 | 104 | 100 | 97 | 96 | 92 | 89 | 85 | 77 |
| Потребляемая мощность, кВт | 87 | 111 | 123 | 127 | 131 | 135 | 140 | 146 | 152 |
| Кавитационный запас, м (NPSH) | 4,5 | - | - | - | - | - | - | - | - |
| Диаметр вcасыв. фланца, мм | 250 | ||||||||
| Диаметр напорн. фланца, мм | 200 | ||||||||
| Емкость баков, л | 200 | ||||||||
Примечание.
Технические параметры и характеристики насоса даны при следующих условиях:
- температура воды 20°С;
- плотность воды 1000 кг/м³.
Отклонение напора при эксплуатации до минус 10%.
