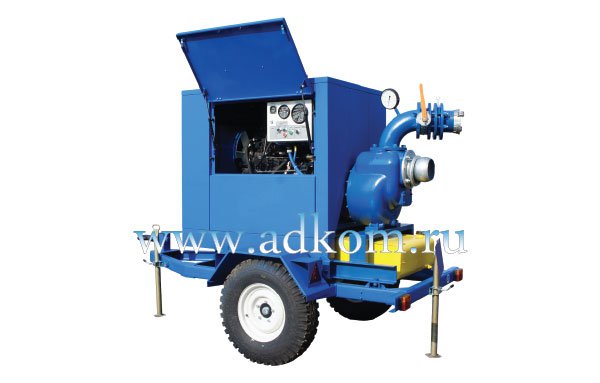

Дизельные насосные агрегаты ДНУ(Г)-320/30 (Мотопомпы дизельные Strong MD320)
Артикул: ДНУ(Г)-320/30 / Strong MD320
| Название | Параметр |
|---|---|
| Модель | Дизельные насосные агрегаты ДНУ(Г)-320/30 (Мотопомпы дизельные Strong MD320) |
| Мощность кВт / кВа | 12,3-39 |
| Модель двигателя | ММЗ Д-243 |
| Модель генератора | - |
| Расход топлива л/ч | 3,5-10,9 |
Погодозащитный капот на двигатель
Погодозащитный капот на двигатель
Бензиновая мотопомпа для первого заполнения насоса
Бензиновая мотопомпа для первого заполнения насоса
Всасывающая магистраль в сборе с БРС и заборным устройством
Всасывающая магистраль в сборе с БРС и заборным устройством
Напорные рукава в сборе с БРС
Напорные рукава в сборе с БРС
Затвор на напорный патрубок (ручной)
Затвор на напорный патрубок (ручной)
Обратный клапан на напорный патрубок (межфланцевый)
Обратный клапан на напорный патрубок (межфланцевый)
Описание Дизельные насосные агрегаты ДНУ(Г)-320/30 (Мотопомпы дизельные Strong MD320)
Дизельные насосные агрегаты ДНУ(Г)-320/30 (потребляемой мощностью 12,3-39 кВт и частотой вращения насоса 1500-2200 об/мин) предназначены для перекачки жидкостей вязкостью до 50 сСт, содержащих взвешенные твердые частицы размером до 73 мм, являются аналогом Varisco J6-250 / J6-253.
Мотопомпы дизельные MD320 предназначены для перекачивания сильнозагрязненной воды с температурой до 70⁰ С. Уникальная конструкция насоса с открытым рабочим колесом двояко изогнутой формы позволяет перекачивать жидкости с большим количеством твердых включений. Способность рабочего колеса насоса пропускать твердые частицы диаметром до 50 мм позволяет применять мотопомпы этой серии в строительстве и сельском хозяйстве, для откачки дренажных и сточных вод, при аварийных работах.
Соответствие стандартам:
Дизельные насосные установки серии ДНУ(Г) сертифицированы, и соответствуют техническому регламенту о безопасности машин и оборудования. Климатическое исполнение ДНУ(Г) - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 50°С.
Базовое исполнение дизельной насосной установки DNUC-500/480:
Двигатель ММЗ Д-243 с зарядным генератором и стартером, насос серии STRONG (Италия), стальная базовая рама с антивибрационными опорами, система газовыхлопа с глушителем шума, система впуска с воздушным фильтром, система топливоподачи с топливным баком на 90 л. и топливными фильтрами, механизм управления топливным насосом высокого давления, система охлаждения с водяным радиатором и крыльчаткой вентилятора обратного тока, система охлаждения масла со встроенным в двигатель масляным радиатором, пульт управления релейного типа, устройство останова двигателя на базе контроллера ComAp или Deif с устройством подзарядки АКБ. Приборы для контроля работы насоса (манометр и мановакуумметр), комплект ЗИП, комплект эксплуатационной документации. Специальное исполнение подразумевает демонтаж пульта управления для установки системы автоматики заказчика.
Основные технические характеристики:
| Наименование параметра | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Эксплуатационная частота вращения, мин-1 | 2200 | ||||||
| Эксплуатационная подача, м³/час | 320 | ||||||
| Эксплуатационный напор, м | 30 | ||||||
| Диапазон подачи, м³/ч | 46-583 | ||||||
| Диапазон напора, м | 3-40 | ||||||
| Диапазон частоты вращения, мин-1 | 1500-2200 | ||||||
| Расход топлива, л/ч | 3,5-10,9 | ||||||
| Модель двигателя | ММЗ Д-243 | ||||||
| Модель насоса | серия STRONG (Италия) | ||||||
| Частота вращения насоса, об/мин | 1500 | ||||||
| Подача, м³/ч | 46 | 102 | 160 | 218 | 276 | 336 | 397 |
| Напор, м | 18,5 | 17,9 | 16,2 | 13,7 | 10,2 | 6,7 | 3,2 |
| Потребляемая мощность, кВт | 9,5 | 10,4 | 11,3 | 12,1 | 12,3 | 11,6 | 10 |
| Кавитационный запас, м (NPSH) | 0,7 | 1 | 1,6 | 2,4 | 3,7 | 5,5 | 7,9 |
| Частота вращения насоса, об/мин | 1800 | ||||||
| Подача, м³/ч | 55 | 123 | 192 | 262 | 331 | 403 | 477 |
| Напор, м | 26,7 | 25,7 | 23,3 | 19,7 | 14,6 | 9,7 | 4,6 |
| Потребляемая мощность, кВт | 16,5 | 18 | 19,5 | 20,9 | 21,2 | 20,1 | 17,2 |
| Кавитационный запас, м (NPSH) | 0,7 | 1 | 1,6 | 2,4 | 3,7 | 5,5 | 7,9 |
| Частота вращения насоса, об/мин | 2000 | ||||||
| Подача, м³/ч | 61 | 137 | 214 | 291 | 368 | 448 | 530 |
| Напор, м | 32,9 | 31,8 | 28,7 | 24,4 | 18,1 | 12 | 5,7 |
| Потребляемая мощность, кВт | 22,6 | 24,7 | 26,8 | 28,6 | 29,1 | 27,6 | 23,6 |
| Кавитационный запас, м (NPSH) | 0,7 | 1 | 1,6 | 2,4 | 3,7 | 5,5 | 7,9 |
| Частота вращения насоса, об/мин | 2200 | ||||||
| Подача, м³/ч | 67 | 150 | 235 | 320 | 405 | 493 | 583 |
| Напор, м | 39,8 | 38,4 | 34,8 | 29,5 | 21,9 | 14,5 | 6,9 |
| Потребляемая мощность, кВт | 30 | 32,8 | 35,6 | 38,1 | 38,8 | 36,7 | 31,4 |
| Кавитационный запас, м (NPSH) | 0,7 | 1 | 1,6 | 2,4 | 3,7 | 5,5 | 7,9 |
| Диаметр вcасыв. фланца, мм | 150 | ||||||
| Диаметр напорн. фланца, мм | 150 | ||||||
| Заправочные емкости | |||||||
| Система смазки, л | 12 | ||||||
| Система охлаждения, л | 20 | ||||||
| Система топливопитания, л | 150 | ||||||
| Габаритные размеры
(на шасси, но без учета арматуры и рукавов) | |||||||
| Длина, мм | 3050 | ||||||
| Ширина, мм | 1689 | ||||||
| Высота, мм | 2650 (с глушителем) | ||||||
| Масса, кг | 1300 | ||||||
