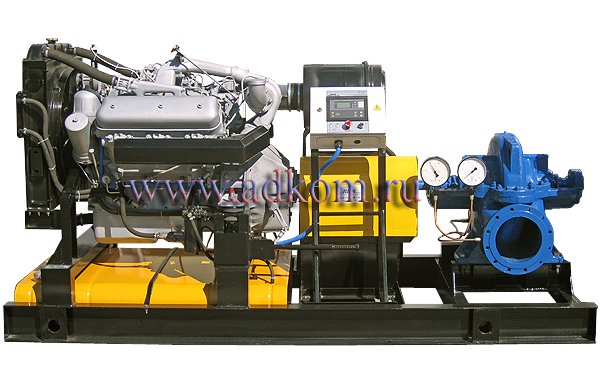

Дизельные насосные установки ДНУ-500/63
Артикул: ДНУ-500/63
| Название | Параметр |
|---|---|
| Модель | Дизельные насосные установки ДНУ-500/63 |
| Мощность кВт / кВа | 109 |
| Модель двигателя | ММЗ Д-260.7С или ЯМЗ-236Б |
| Модель генератора | - |
| Расход топлива л/ч | 38,2 или 35,8 |
Описание Дизельные насосные установки ДНУ-500/63
Дизельные насосные установки ДНУ-500/63 (потребляемой мощностью 109 кВт и частотой вращения насоса 1450 об/мин) предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости и химической активности.
Соответствие стандартам:
Дизельные насосные установки серии ДНУ сертифицированы, и соответствуют техническому регламенту о безопасности машин и оборудования. Климатическое исполнение ДНУ - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 50°С.
Базовое исполнение дизельной насосной установки ДНУ-500/63:
Двигатель ММЗ Д-260.7С или ЯМЗ-236Б с зарядным генератором и стартером, насос ВД500-63, стальная базовая рама с антивибрационными опорами, система газовыхлопа с глушителем шума, система впуска с воздушным фильтром, система топливоподачи с топливным баком на 200 л. и топливными фильтрами, механизм управления топливным насосом высокого давления, система охлаждения с водяным радиатором и крыльчаткой вентилятора обратного тока, система охлаждения масла с маслянным радиатором, пульт управления релейного типа, устройство останова двигателя на базе контроллера ComAp или Deif с устройством подзарядки АКБ. Приборы для контроля работы насоса (манометр и мановакуумметр), комплект ЗИП, комплект эксплуатационной документации. Специальное исполнение подразумевает демонтаж пульта управления для установки системы автоматики заказчика.
Основные технические характеристики:
| Наименование параметра | Значение | |||||
|---|---|---|---|---|---|---|
| Подача, м³/ч | 504 | |||||
| Напор, м | 63 | |||||
| Эксплуатационная частота вращения, об/мин | 1450 | |||||
| Расход топлива, л/ч | 38,2 | 35,8 | ||||
| Модель двигателя | ЯМЗ-236Б | ММЗ Д-260.7С | ||||
| Модель насоса | ВД500-63 | |||||
| Частота вращения насоса, об/мин | 1450 | |||||
| Подача, м³/ч | 360 | 432 | 504 | 540 | 579 | 612 |
| Напор, м | 69 | 66 | 63 | 61 | 59 | 57 |
| Потребляемая мощность, кВт | 94 | 100 | 109 | 115 | 120 | 128 |
| Кавитационный запас, м (NPSH) | 4 | 4 | 4,5 | 5 | 6 | 6,5 |
| Диаметр вcасыв. фланца, мм | 250 | |||||
| Диаметр напорн. фланца, мм | 150 | |||||
| Емкость баков, л | 200 | |||||
Примечание.
Технические параметры и характеристики насоса даны при следующих условиях:
- температура воды 20°С;
- плотность 1000 кг/м3.
Отклонение напора при эксплуатации до минус 10%.
