Силовая установка ЯСУ-500.01
Артикул: не задан
| Название | Параметр |
|---|---|
| Модель | Силовые установки ЯСУ-500.01 |
| Мощность кВт / кВа | 320 |
| Модель двигателя | -- |
| Модель генератора | -- |
| Расход топлива л/ч | -- |
Описание Силовая установка ЯСУ-500.01
Силовые установки ЯСУ-500.01 предназначены для комплектации агрегатов АПРС-60ГП.
При внесении незначительных изменений в конструкцию силовые установки ЯСУ-500.01 могут быть использованы для привода широкого спектра оборудования в различных отраслях промышленности. В настоящее время установки данного типа используются в качестве силового привода нефтяных насосов, а также насосов для перекачки водных растворов в золотодобывающей промышленности и в составе земснарядов. Использование сцепления позволяет отказаться от использования муфты при стыковке двигателя с приводимым механизмом или редуктором.
Соответствие стандартам:
Силовые установки ЯСУ-500.01 изготавливается в климатическом исполнении УХЛ, категория размещения I ГОСТ 15150-69 и рассчитана на эксплуатация при температуре окружающего воздуха - 40°С.
Технические характеристики
| Технические характеристики | Значение |
|---|---|
| Мощность эксплуатационная, кВт. (л.с.) | 320 (435) |
| Частота вращения выходного вала эксплуатационная, мин-1 | 1400 |
| Мощность максимальная, кВт. (л.с.) | 434 (590) |
| Частота вращения при максимальной мощности, мин-1 | 2100 |
| Габаритные размеры, мм: | |
| - длина | 3000 |
| - ширина | 1450 |
| Высота с выхлопной трубой, мм | 2370 |
| Высота без системы выхлопа, при транспортировке, мм | 1800 |
| Масса установки без жидкости в системе охлаждения и масла в системе смазки, кг (не более) | 3500 |
| Заправочные емкости, л: | |
| - система смазки двигателя | 65 |
| - система охлаждения | 150 |

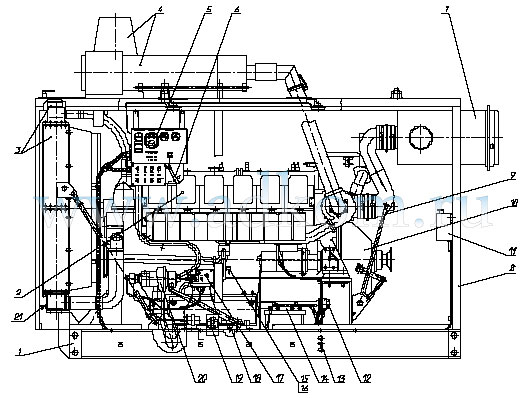

Схема силовой установки ЯСУ-500.01
2. Силовой агрегат
3. Радиатор с заливной горловиной и паровоздушным клапаном
4. Система газовыхлопа с глушителями и искрогасителем
5. Пульт управления ЯСУ
6. Рукоятка управления подачей топлива
7. Воздушные фильтры
8. Капот
9. Рычаг механизма выключения сцепления
10. Механизм отбора мощности со сцеплением
11. Бак топливный ПЖД
12. Розетка подключений переносной лампы
13. Штуцера топливных трубопроводов
14. Топливные фильтры
15, 16. Краны слива ОЖ с двигателя, с ВМР двигателя (с противоположной стороны)
17. Пульт управления ПЖД
18. Кран слива ОЖ скотла ПЖД
19. Выключатель массы
20. Предпускной подогреватель ПЖД-600И
21. Кран слива ОЖ с радиатора
