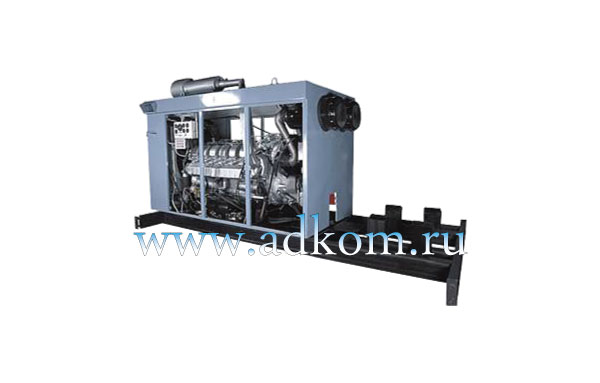

Силовая установка ЯСУ-500М2
Артикул: не задан
| Название | Параметр |
|---|---|
| Модель | Силовые установки ЯСУ-500М2 |
| Мощность кВт / кВа | 368 |
| Модель двигателя | -- |
| Модель генератора | -- |
| Расход топлива л/ч | -- |
Описание Силовая установка ЯСУ-500М2
Силовые установки ЯСУ-500М2 предназначены для комплектации передвижных насосных установок серии ПНУ служат для привода нефтяных насосов ЦНС 150-100.
Передвижные насосные установки, в состав которых входит ЯСУ-500М2 предназначены для оснащения аварийно-ремонтных служб магистральных нефтепроводов, нефтепродуктоводов и водопроводов, эксплуатационных служб внутрипромысловых нефтепроводов.
Применяются для:
- Перекачивания нефти, нефтепродуктов и воды при освобождении участка трубопровода под ремонт;
- Сбора нефти из открытых нефтяных амбаров и закачки в нефтепровод;
- Работы в качестве временной передвижной насосной станции при перекачке нефти и нефтепродуктов в труднодоступных местах;
- Заполнения водой из открытых водоемов и гидроиспытаний нефтепроводов и нефтепродуктов.
Технические характеристики
| Технические характеристики | Значение |
|---|---|
| Мощность эксплуатационная, кВт. (л.с.) | 368 (500) |
| Частота вращения выходного вала эксплуатационная, мин-1 (при частоте вращения к/вала двигателя 1800 мин-1) | 2700 |
| Мощность максимальная, кВт. (л.с.) | 434 (590) |
| Частота вращения при максимальной мощности, мин-1 (при частоте вращения к/вала двигателя 2100 мин-1) | 3150 |
| Габаритные размеры, мм: | |
| - длина | 4600 |
| - ширина | 2300 |
| Высота с выхлопной трубой, мм | 2540 |
| Масса установки без жидкости в системе охлаждения и масла в системе смазки, кг (не более) | 4200 |
| Заправочные емкости, л: | |
| - система смазки двигателя | 75 |
| - система охлаждения | 150 |

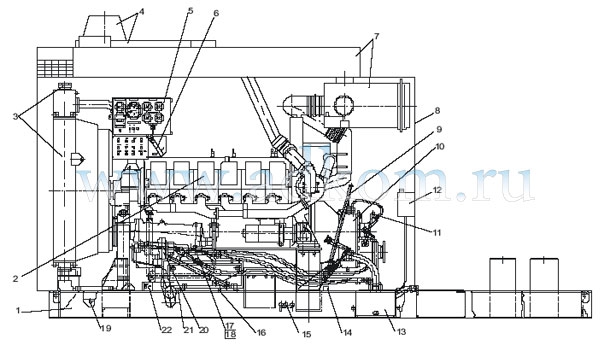

Схема силовой установки ЯСУ-500М2
2. Силовой агрегат
3. Радиатор с заливной горловиной и паровоздушным клапаном
4. Система газовыхлопа с глушителями и искрогасителем
5. Пульт управления ЯСУ
6. Рукоятка управления подачей топлива
7. Воздухозаборники с фильтрами
8. Капот
9. Рычаг механизма выключения сцепления
10. Коробка отбора мощности со сцеплением и насосом маслостанций
11. Рычаг отклонения выходного вала
12. Бак топливный ПЖД
13. Бак маслостанций
14. Розетка подключений переносной лампы
15. Штуцера топливных трубопроводов
16-19. Краны слива ОЖ с котла ПЖД, с ВМР маслостанции, с ВМР двигателя (с противоположной стороны), с радиатора
20. Предпускной подогреватель ПЖД-600И
21. Выключатель массы
22. Пульт управления ПЖД
