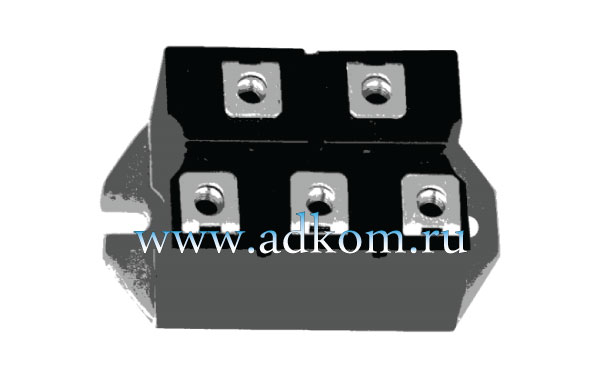

SMDS-50-12-M29 - трехфазный выпрямительный мост, выпрямитель силовой
Артикул: SMDS-50-12-M29
Описание SMDS-50-12-M29 - трехфазный выпрямительный мост, выпрямитель силовой
SMDS-50-12-M29 или S3PDB50N12 - трехфазный выпрямительный мост, выпрямитель силовой.
Силовые выпрямители выпрямляют переменный ток вторичной обмотки трансформатора в постоянный ток, питающий обмотку возбуждения генератора. Выпрямители собраны по трехфазной мостовой схеме.
Технические характеристики
| Наименование параметра | Значение | |
|---|---|---|
| Тип полупроводникового элемента | трехфазный выпрямительный мост, выпрямитель силовой | |
| VRSM, В | 1300 | |
| VRRM, В | 1200 | |
| Idav, А (TC=110°С, module) | 50 | |
| Idav, А (TA=45°С (RthCA=0.6К/Вт), module) | 40 | |
| IFSM, А | TVJ=45°С, t=10мс (50Гц), sine | 460 |
| VR=0, t=8,3мс (60Гц), sine | 500 | |
| TVJ=TVJM, t=10мс (50Гц), sine | 420 | |
| VR=0, t=8,3мс (60Гц), sine | 460 | |
| I2t, А2s | TVJ=45°С, t=10мс (50Гц), sine | 1270 |
| VR=0, t=8,3мс (60Гц), sine | 1270 | |
| TVJ=TVJM, t=10мс (50Гц), sine | 1040 | |
| VR=0, t=8,3мс (60Гц), sine | 1040 | |
| TVJ, °С | -40...+150 | |
| TVJM, °С | 150 | |
| Tstg, °С | -40...+125 | |
| VISOL, В~ | 50/60Гц, RMS, t=1мин | 2500 |
| IISOL≤1мА, t=1с | 3000 | |
| Md (М5), Нм | 5 ± 15% | |
| Масса брутто, г | 160 | |

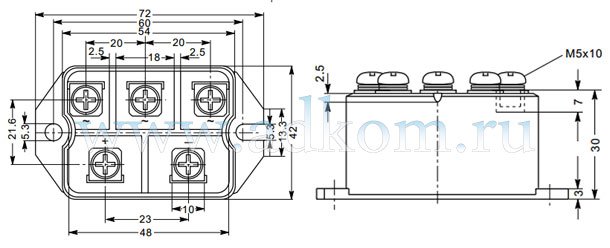

Выпрямительный мост SMDS-50-12-M29 (S3PDB50N12) - габаритные и установочные размеры
