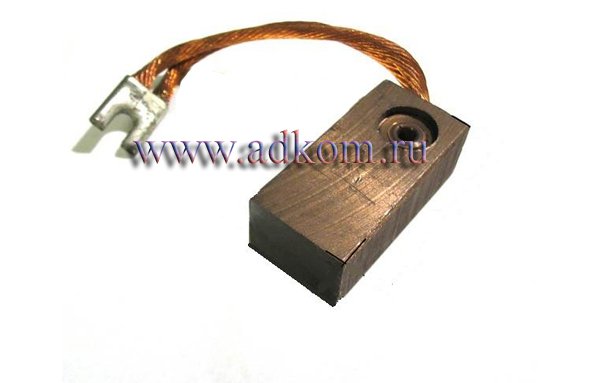

Электрощётки ЭГ, МГ, ЭГ-4, ЭГ-14, МГС, МГСО и другие являют собой деталь сопрекасающуюся с коллектором или контактным кольцом и предназначенную обеспечивать электрическую связь подвижной и неподвижной части электрической машины. Щетки генератора представляют собой деталь, отвечающую за подвод и отвод электрического тока посредством взаимодействия с ротором. Подобные щетки для электрических машин (Электрощетки ЭГ, МГ, МГСО, МГС, Эг61А, 61, ОМ) используются буквально повсеместно: в электродвигателях городского транспорта, грузоподъемных машинах и механизмах, сварочных аппаратах, станках и большей части других механизмов, работающих с помощью электродвигателя. При этом электрощетки графитовые, независимо от предназначения самого механизма, всегда выполняют названную выше функцию.

Типы корпусов электрощеток:

Типы наконечников электрощеток:

Типы накладок для электрощёток:

В большей части генераторов используются угольные щетки под марками ЭГ-4, обладающие стандартными характеристиками. Однако, в некоторых случаях необходимо выбирать щетки электродвигателя, обладающие повышенным запасом прочности или пропитанные специальным составом, предохраняющим от разрушения.

По твердости щетки графитовые разделяют на мягкие, средней твёрдости и твердые. В применение к электрографитовым щёткам: щётки марок ЭГ-4 и ЭГ-71 являются мягкими, ЭГ-14 – средней твёрдости, а ЭГ-8 и ЭГ-74 – твёрдые. Щётка ЭГ-14 разрабатывалась специально, как универсальная, для того, чтобы, при необходимости, заменить электрографитовую щётку любой марки.
