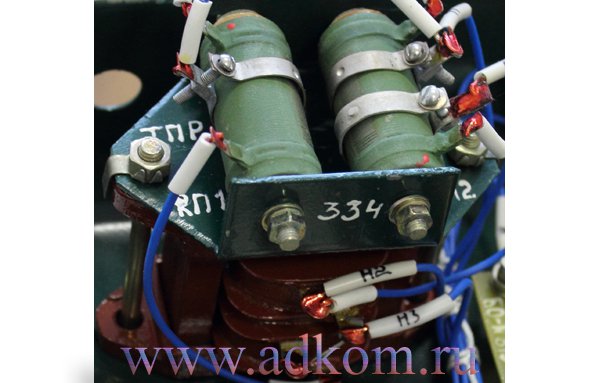

Трансформатор параллельной работы (ТПР) для генератора БГ или ГСМ.

Распределение и изменение реактивной мощности осуществляется системой возбуждения. Для этой цели предусмотрено устройство параллельной работы, состоящее из трансформаторов ТПР и ТТ, регулируемых резисторов С5-36В-25 62 кОм ± 5% и переключателя ПТ26-1В.
Вторичная обмотка трансформатора ТПР, имея отвод от середины выполняет роль делителя тока трансформатора ТТ пополам, благодаря чему токи резисторов С5-36В-25 62 кОм ± 5% одинаковы.

При параллельной работе генераторов:
1 необходимо получить пропорциональное распределение активных и реактивных мощностей, а при работе на сеть.
2 требуется получение от генератора заданных активной и реактивной мощностей.
Включение генератора на параллельную работу производится при помощи синхроноскопа или автоматически. Посредством СУН и регулятора частоты вращения привода устанавливают требуемые реактивный и активный токи генератора.
