Запчасти на генераторы LSA 40 - чертеж
Артикул: LSA 40
Описание Запчасти на генераторы LSA 40 - чертеж
Синхронные генераторы LSA 40 специально адаптированы для различных применений. Они разработаны для всех основных применений в генерации электроэнергии: резервное электропитание, производство электроэнергии, когенерация, морское применение, жилые зоны, телекоммуникации, и т.п.
Великолепные электрические характеристики:
- Изоляция класса H;
- Стандартная 12-проводная переключаемая обмотка с шагом 2/3, тип № 6;
- Диапазон напряжений: 220 В - 240 В и 380 В - 415 В (440 В) - 50 Гц / 208 В - 240 В и 380 В - 480 В - 60 Гц;
- Высокий К.П.Д. и способность запуска асинхронных электродвигателей.
Запчасти для синхронных генераторов серии LSA 40 - чертеж

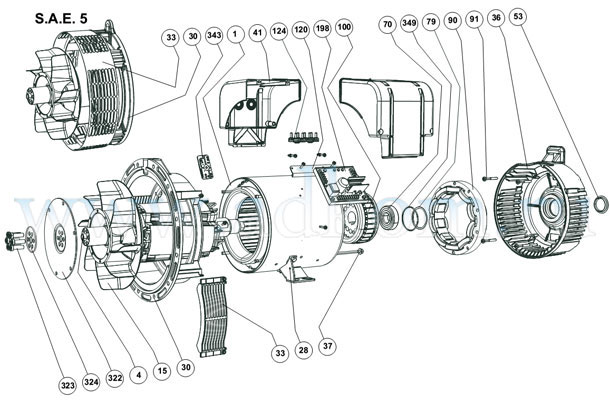

LSA 40 4-х полюсные - одноопорное исполнение
| № | Наименование | Количество | Винты | Устройство завинчивания |
|---|---|---|---|---|
| 1 | Статор в комплекте | 1 | - | - |
| 4 | Ротор в комплекте | 1 | - | - |
| 15 | Турбина | 1 | М5 | 4 |
| 28 | Зажим массы | 1 | - | - |
| 30 | Фланец со стороны муфты соединения | 1 | - | - |
| 33 | Решетка выхода воздуха | 1 | М5 | 4 |
| 36 | Фланец со стороны возбудителя | 1 | - | - |
| 37 | Крепежный штырь | 4 | М8 | 20 |
| 41 | Левый кожух | 2 | М5 | 3,6 |
| 53 | Крышка фланца | 1 | - | - |
| 60 | Передний подшипник | 1 | - | - |
| 70 | Задний подшипник | 1 | - | - |
| 79 | Шайба предварительной нагрузки | 1 | - | - |
| 90 | Индуктивная цепь возбудителя | 1 | - | - |
| 91 | Крепежный винт | 4 | М6 | 10 |
| 100 | Индуктивная цепь возбудителя | 1 | - | - |
| 120 | Опора планки клеммных зажимов | 1 | - | - |
| 124 | Планка с зажимами | 1 | - | - |
| 198 | Регулятор | 1 | - | - |
| 322 | Диск соединения | 1 | - | - |
| 323 | Крепежный винт | 6 | М10 | 66 |
| 324 | Замковая шайба | 1 | - | - |
| 343 | Диодный мостик | 2 | М5 | 4 |
| 349 | Тороидальная прокладка | 1 | - | - |
| 410 | Передний подшипник | 1 | - | - |
| 411 | Крепежный винт | 8 | М10 | 40 |

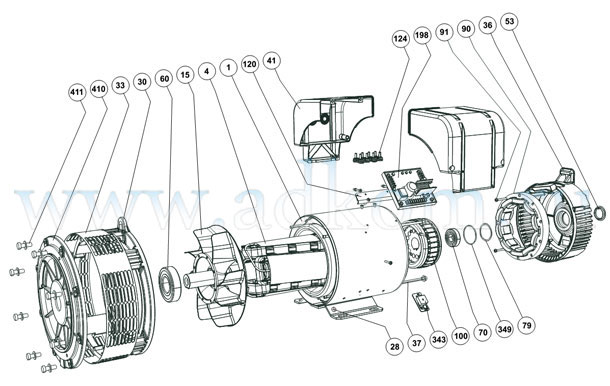

LSA 40 4-х полюсные - двухопорное исполнение
| № | Наименование | Количество | Винты | Устройство завинчивания |
|---|---|---|---|---|
| 1 | Статор в комплекте | 1 | - | - |
| 4 | Ротор в комплекте | 1 | - | - |
| 15 | Турбина | 1 | М5 | 4 |
| 28 | Зажим массы | 1 | - | - |
| 30 | Фланец со стороны муфты соединения | 1 | - | - |
| 33 | Решетка выхода воздуха | 1 | М5 | 4 |
| 36 | Фланец со стороны возбудителя | 1 | - | - |
| 37 | Крепежный штырь | 4 | М8 | 20 |
| 41 | Левый кожух | 2 | М5 | 3,6 |
| 53 | Крышка фланца | 1 | - | - |
| 60 | Передний подшипник | 1 | - | - |
| 70 | Задний подшипнж | 1 | - | - |
| 79 | Шайба предварительной нагрузки | 1 | - | - |
| 90 | Индуктивная цепь возбудителя | 1 | - | - |
| 91 | Крепежный винт | 4 | М6 | 10 |
| 100 | Индуктивная цепь возбудителя | 1 | - | - |
| 120 | Опора планки клеммных зажимов | 1 | - | - |
| 124 | Планка с зажимами | 1 | - | - |
| 198 | Регулятор напряжения | 1 | - | - |
| 322 | Диск соединения | 1 | - | - |
| 323 | Крепежный винт | 6 | М10 | 66 |
| 324 | Замковая шайба | 1 | - | - |
| 343 | Диодный мостик | 2 | М5 | 4 |
| 349 | Тороидальная прокладка | 1 | - | - |
| 410 | Передний подшипник | 1 | - | - |
| 411 | Крепежный винт | 8 | М10 | 40 |
