Запчасти на генераторы LSA 43.2 и LSA 44.2 - чертеж
Артикул: LSA 43.2 и LSA 44.2
Описание Запчасти на генераторы LSA 43.2 и LSA 44.2 - чертеж
Синхронные генераторы LSA 43.2 и LSA 44.2 специально адаптированы для различных применений. Они разработаны для всех основных применений в генерации электроэнергии: резервное электропитание, производство электроэнергии, когенерация, морское применение, жилые зоны, телекоммуникации, и т.п.
Великолепные электрические характеристики:
- Изоляция класса H;
- Стандартная 12-проводная переключаемая обмотка с шагом 2/3, тип № 6;
- Диапазон напряжений: 220 В - 240 В и 380 В - 415 В (440 В) - 50 Гц / 208 В - 240 В и 380 В - 480 В - 60 Гц;
- Высокий К.П.Д. и способность запуска асинхронных электродвигателей.
Запчасти для синхронных генераторов серии LSA 43.2 и LSA 44.2 - чертеж.

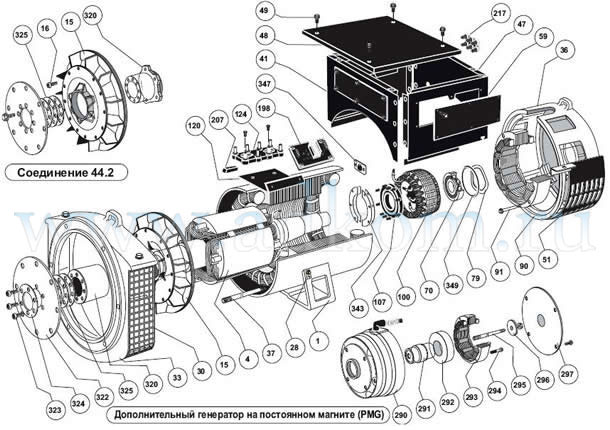

LSA 43.2 и 44.2 4-х полюсные - одноопорное исполнение
| № |
Наименование | Количество |
|---|---|---|
| 1 | Сборка статора | 1 |
| 4 | Сборка ротора | 1 |
| 15 | Вентилятор | 1 |
| 16 | Фиксирующий винт (только для LSA 44.2) | 6 |
| 28 | Клемма заземления | 1 |
| 30 | Стыковочный фланец приводного конца | 1 |
| 33 | Защитная решетка | 1 |
| 36 | Задний подшипниковый щит | 1 |
| 37 | Шпилька | 4 |
| 41 | Передняя стенка коробки выводов | 1 |
| 47 | Задняя часть коробки выводов | 1 |
| 48 | Крышка коробки выводов | 1 |
| 49 | Винты коробки выводов | 34 |
| 51 | Решетка забора воздуха | 1 |
| 59 | Люк доступа к элементам коробки выводов | 3 |
| 70 | Пошипник неприводного конца | 1 |
| 79 | Подпружиненая шайба | 1 |
| 90 | Статор возбудителя | 1 |
| 91 | Фиксирующий статор возбудителя винт | 4 |
| 100 | Якорь возбудителя | 1 |
| 107 | Кронштейн диодного моста | 1 |
| 120 | Панель клеммного блока | 1 |
| 124 | Клеммный блок | 2 |
| 198 | Автоматический регулятор напряжения | 1 |
| 207 | Амортизатор регулятора напряжения (SHUNT) | 1 |
| 217 | Клеммный блок | 1 |
| 290 | Корпус генератора PMG | 1 |
| 291 | Регулируемый вал | 1 |
| 292 | Ротор с постоянными магнитами | 1 |
| 293 | Статор генератора PMG | 1 |
| 294 | Фиксирующий винт | 2 |
| 295 | Монтажная шпилька | 1 |
| 296 | Опорная гайка и шайба | 1 |
| 297 | Крышка генератора PMG | 1 |
| 320 | Ступица (для LSA 43.2 L7 и 44.2) | 1 |
| 322 | Стыковочный диск | 1 |
| 323 | Болты | - |
| 324 | Зажимная шайба (LSA 43.2 S1 - L6) | 1 |
| 325 | Регулировочный диск (LSA 43.2 L7 и 44.2) | - |
| 343 | Блок диодного моста | 1 |
| 347 | Варистор (подавитель помех) | 1 |
| 349 | Соединительное кольцо | 1 |

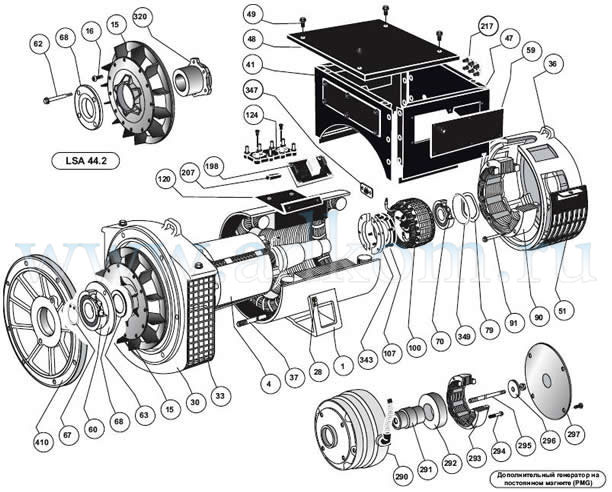

LSA 43.2 и 44.2 4-х полюсные - двухопорное исполнение
| № |
Наименование | Количество |
|---|---|---|
| 1 | Сборка статора | 1 |
| 4 | Сборка ротора | 1 |
| 15 | Вентилятор | 1 |
| 16 | Фиксирующий винт (только для LSA 44.2) | 6 |
| 28 | Клемма заземления | 1 |
| 30 | Фланец приводного конца | 1 |
| 33 | Защитная решетка | 1 |
| 36 | Задний подшипниковый щит | 1 |
| 37 | Шпилька | 4 |
| 41 | Передняя стенка коробки выводов | 1 |
| 47 | Задняя часть коробки выводов | 1 |
| 48 | Крышка коробки выводов | 1 |
| 49 | Винты коробки выводов | 34 |
| 51 | Решетка забора воздуха | 1 |
| 59 | Люк доступа к элекментам коробки выводов | 3 |
| 62 | Винт крепления крышки | 2/4 |
| 63 | Опорная шайба (LSA 43.2) | 1 |
| 67 | Стопорное кольцо | 1 |
| 68 | Внутренняя крышка подшипника | 1 |
| 70 | Подшипник неприводного конца | 1 |
| 79 | Подпружиненая шайба | 1 |
| 90 | Статор возбудителя | 1 |
| 91 | Фиксирующий статор возбудителя винт | 4 |
| 100 | Якорь возбудителя | 1 |
| 107 | Кронштейн диодного моста | 1 |
| 120 | Панель клеммного блока | 1 |
| 124 | Клеммный блок | 2 |
| 198 | Автоматический регулятор напряжения | 1 |
| 207 | Амортизатор регулятора напряжения (SHUNT) | 1 |
| 217 | Клеммный блок | 1 |
| 290 | Корпус генератора PMG | 1 |
| 291 | Регулируемый вал | 1 |
| 292 | Ротрор с постоянными магнитами | 1 |
| 293 | Статор генератора PMG | 1 |
| 294 | Фиксирующий винт | 2 |
| 295 | Монтажная шпилька | 1 |
| 296 | Опорная гайка и шайба | 1 |
| 297 | Крышка генератора PMG | 1 |
| 320 | Ступица (для LSA 43.2 L7 и 44.2) | 1 |
| 343 | Блок диодного моста | 1 |
| 347 | Варистор (подавитель помех) | 1 |
| 349 | Соединительное кольцо | 1 |
| 410 | Передний подшипниковый щит | 1 |
