Запчасти на генераторы LSA 49.1 - чертеж
Артикул: LSA 49.1
Описание Запчасти на генераторы LSA 49.1 - чертеж
Синхронные генераторы LSA 49.1 специально адаптированы для различных применений. Они разработаны для всех основных применений в генерации электроэнергии: резервное электропитание, производство электроэнергии, когенерация, морское применение, жилые зоны, телекоммуникации, и т.п.
Великолепные электрические характеристики:
- Изоляция класса H;
- Стандартная 12-проводная переключаемая обмотка с шагом 2/3, тип № 6;
- Диапазон напряжений: 220 В - 240 В и 380 В - 415 В (440 В) - 50 Гц / 208 В - 240 В и 380 В - 480 В - 60 Гц;
- Высокий К.П.Д. и способность запуска асинхронных электродвигателей.
Запчасти для синхронных генераторов серии LSA 49.1 - чертеж.

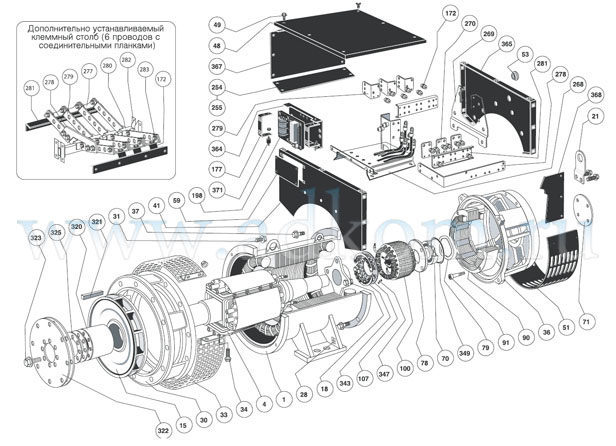

LSA 49.1 4-х полюсные - одноопорное исполнение
| № |
Наименование | Количество |
|---|---|---|
| 1 | Сборка статора | 1 |
| 4 | Сборка ротора | 1 |
| 15 | Вентилятор | 1 |
| 18 | Балансировочный диск | 1 |
| 21 | Рым-болт | 1 |
| 28 | Клемма заземления | 1 |
| 30 | Стыковочный фланец приводного конца | 1 |
| 31 | Фиксирующий винт | 6 |
| 33 | Защитная решетка | 1 |
| 34 | Фиксирующий винт | 2 |
| 36 | Задний подшипниковый щит | 1 |
| 37 | Фиксирующий винт | 4 |
| 41 | Передняя стенка коробки выводов | 1 |
| 48 | Крышка коробки выводов | 1 |
| 49 | Винты коробки выводов | - |
| 51 | Решетка забора воздуха | 1 |
| 53 | Пробка | 1 |
| 59 | Дверца доступа к регулятору напряжения | 1 |
| 70 | Подшипник не приводного конца | 1 |
| 71 | Задняя крышка подшипника | 1 |
| 78 | Внутренняя крышка заднего подшипника | 1 |
| 79 | Подпружиненая шайба | 1 |
| 90 | Статор возбудителя (индуктор) | 1 |
| 91 | Фиксирующий статор возбудителя винт | 4 |
| 100 | Якорь возбудителя | 1 |
| 107 | Панель крепления диодного моста | 1 |
| 172 | Изолятор | - |
| 177 | Кронштейн крепления регулятора | 2 |
| 198 | Автоматический регулятор напряжения | 1 |
| 254 | Правая нижняя панель коробке выводов | 1 |
| 255 | Левая нижняя панель коробке выводов | 1 |
| 268 | Нижнее основание клеммного блока | 1 |
| 269 | Заднее основание клеммного блока | 1 |
| 270 | Клеммы нейтрали | 3 |
| 277 | Опоры нейтрали | 3 / 4 |
| 278 | Шина нейтрали | 1 |
| 279 | Соединительная перемычка | 6 / 8 |
| 280 | Пластиковая опора нейтрали | 3 / 4 |
| 281 | Кронштейн крепления клеммного блока | 2 |
| 282 | Кронштейн к репления нейтрали | 2 |
| 283 | Пластиковый или медный кронштейн | 4 / 6 |
| 284 | Стопорное кольцо | 1 |
| 290 | Корпус генератора PMG | 1 |
| 291 | Регулируемый вал | 1 |
| 292 | Ротор с постоянными магнитами | 1 |
| 293 | Статор генератора PMG | 1 |
| 294 | Фиксирующий винт | 2 |
| 295 | Монтажная шпилька | 1 |
| 296 | Опорная гайка и шайба | 1 |
| 297 | Крышка генератора PMG | 1 |
| 320 | Ступица стыковочного диска | 1 |
| 321 | Шпонка ступицы | 1 |
| 322 | Стыковочный диск | 3 |
| 323 | Болты | 8 |
| 325 | Регулировочный диск | - |
| 343 | Блок диодного моста | 1 |
| 347 | Варистор +С.I. (подавитель помех) | 1 |
| 349 | Соединительное кольцо | 1 |
| 364 | Панель крепления автоматического регулятора напряжения | 1 |
| 365 | Задняя панель коробки выводов | 1 |
| 367 | Левая б оковая панель | 2 |
| 368 | Правая боковая панель | 2 |
| 371 | Амортзатор | 4 |
| 417 | Решетка крепления фильтра | 1 |
| 418 | Фильтр | 1 |

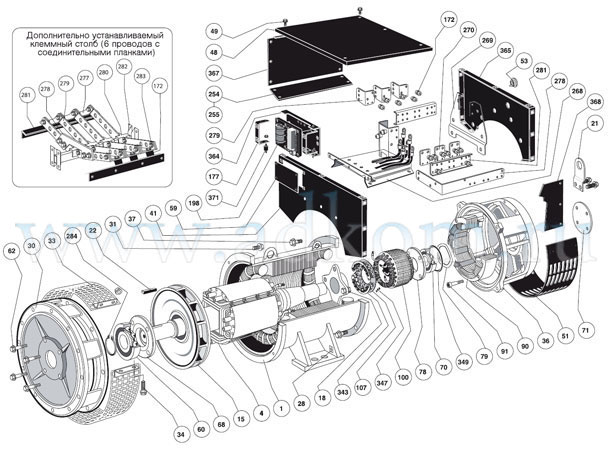

LSA 49.1 4-х полюсные - двухопорное исполнение
| № |
Наименование | Количество |
|---|---|---|
| 1 | Сборка статора | 1 |
| 4 | Сборка ротора | 1 |
| 15 | Вентилятор | 1 |
| 18 | Балансировочный диск | 1 |
| 21 | Рым-болт | 1 |
| 22 | Шпонка | 1 |
| 28 | Клемма заземления | 1 |
| 30 | Стыковочный фланец приводного конца | 1 |
| 31 | Фиксирующий винт | 6 |
| 33 | Защитная решетка | 1 |
| 34 | Фиксирующий винт | 2 |
| 36 | Задний подшипниковый щит | 1 |
| 37 | Фиксирующий винт | 4 |
| 41 | Передняя стенка коробки выводов | 1 |
| 48 | Крышка коробки выводов | 1 |
| 49 | Винты коробки выводов | - |
| 51 | Решетка забора воздуха | 1 |
| 53 | Пробка | 1 |
| 60 | Передний подшипник | 1 |
| 62 | Винт крышки подшипника | 4 |
| 68 | Внутренняя крышка подшипника | 1 |
| 70 | Пошипник неприводного конца | 1 |
| 71 | Задняя крышка подшипника | 1 |
| 78 | Внутренняя крышка заднего подшипника | 1 |
| 79 | Подпружиненая шайба | 1 |
| 90 | Статор возбудителя (индуктор) | 1 |
| 91 | Фиксирующий статор возбудителя винт | 4 |
| 100 | Якорь возбудителя | 1 |
| 107 | Панель крепления диодного моста | 1 |
| 172 | Изолятор | - |
| 177 | Кронштейн крепления регулятора | 2 |
| 198 | Автоматический регулятор напряжения | 1 |
| 254 | Правая нижняя панель коробке выводов | 1 |
| 255 | Левая нижняя панель коробке выводов | 1 |
| 268 | Нижнее основание клеммного блока | 1 |
| 269 | Заднее основание клеммного блока | 1 |
| 270 | Клеммы нейтрали | 3 |
| 277 | Опоры нейтрали | 3 / 4 |
| 278 | Шина нейтрали | 1 |
| 279 | Соединительная перемычка | 6 / 8 |
| 280 | Пластиковая опора нейтрали | 3 / 4 |
| 281 | Кронштейн крепления клеммного блока | 2 |
| 282 | Кронштейн к репления нейтрали | 2 |
| 283 | Пластиковый или медный кронштейн | 4 / 6 |
| 284 | Стопорное кольцо | 1 |
| 290 | Корпус генератора PMG | 1 |
| 291 | Регулируемый вал | 1 |
| 292 | Ротрор с постоянными магнитами | 1 |
| 293 | Статор генератора PMG | 1 |
| 294 | Фиксирующий винт | 2 |
| 295 | Монтажная шпилька | 1 |
| 296 | Опорная гайка и шайба | 1 |
| 297 | Крышка генератора PMG | 1 |
| 320 | Ступица стыковочного диска | 1 |
| 321 | Шпонка ступицы | 1 |
| 322 | Стыковочный диск | 3 |
| 323 | Болты | 8 |
| 325 | Регулировочный диск | - |
| 343 | Блок диодного моста | 1 |
| 347 | Варистор +С.I. (подавитель помех) | 1 |
| 349 | Соединительное кольцо | 1 |
| 364 | Панель крепления автоматического регулятора напряжения | 1 |
| 365 | Задняя панель коробки выводов | 1 |
| 367 | Левая б оковая панель | 2 |
| 368 | Правая боковая панель | 2 |
| 371 | Амортзатор | 4 |
| 417 | Решетка крепления фильтра | 1 |
| 418 | Фильтр | 1 |
