Запчасти на генераторы Linz Electric PRO18 - чертеж
Артикул: Linz Electric PRO18
Описание Запчасти на генераторы Linz Electric PRO18 - чертеж
Генераторы Linz Electric PRO18 - трехфазные 4-полюсные бесщеточные генераторы мощностью 16 кВт с AVR, оснащенные системой электронной регулировки (АРН) с однофазным опорным напряжением.
Характеристики
- Компактный и прочный;
- Отличный сигнал;
- Минимальное техническое обслуживание;
- Высокий КПД;
- Номенклатура: Трехфазные генераторы;
- Полюса: 4;
- Фазы: Трехфазные генераторы;
- Регулировкаe: АРН;
- Применениеe: ПРОМЫШЛЕННЫЙ, КОГЕНЕРАЦИЯ.

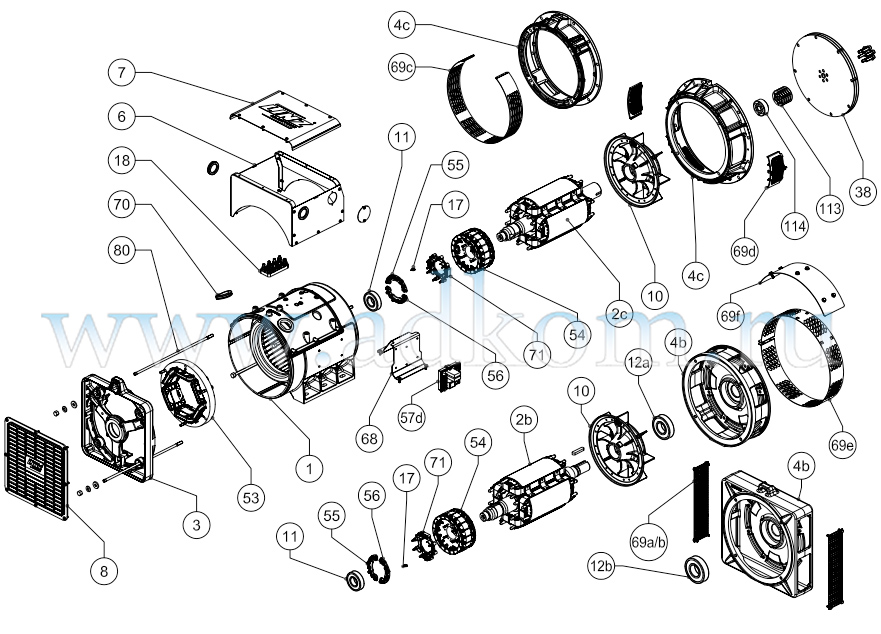

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Linz Electric Pro18
| № | Наименование запчасти |
|---|---|
| 1 | РАМКА СО СТАТОРОМ |
| 2 | ВРАЩАЮЩИЙ ИНДУКТОР |
| 3 | ЗАДНИЙ ЩИТ |
| 4b | B3/B14 ПЕРЕДНИЙ ЩИТ |
| 4c | SAE ПЕРЕДНИЙ ЩИТ |
| 6 | ТЕРМИНАЛЬНЫЙ КОРОБ |
| 7 | КРЫШКА ТЕРМИНАЛЬНОГО КОРОБА |
| 8 | STD. ЗАДНЯЯ РЕШЁТКА |
| 10 | ВЕНТИЛЯТОР |
| 11 | ЗАДНИЙ ПОДШИПНИК |
| 12 | ПЕРЕДНИЙ ПОДШИПНИК |
| 18 | 8 STUD TERMINAL BOARD |
| 38 | СЦЕПЛЕНИЕ ДИСКА |
| 53 | ВОЗБУДИТЕЛЬ СТАТОРА |
| 54 | ВОЗБУДИТЕЛЬ РОТОРА |
| 55 | “+” СЕКТОР ДЛЯ ВРАЩАЮЩЕЙСЯ МОСТОВ (ЧЕРНЫЙ) |
| 56 | “-” СЕКТОР ДЛЯ ВРАЩАЮЩЕЙСЯ МОСТОВ (КРАСНЫЙ) |
| 57 | HVR11 ЭЛЕКТРОННЫЙ РЕГУЛЯТОР |
| 68 | РЕГУЛЯТОРНАЯ БАЗА |
| 69 | ЗАЩИТА IP23 |
| 70 | КАБЕЛЬ САЛЬНИКА |
| 71 | ИЗОЛЯЦИЯ ДИОДОВ |
| 80 | TIE ROD |
