Запчасти на генераторы Linz Electric PRO40 - чертеж
Артикул: Linz Electric PRO40
Описание Запчасти на генераторы Linz Electric PRO40 - чертеж

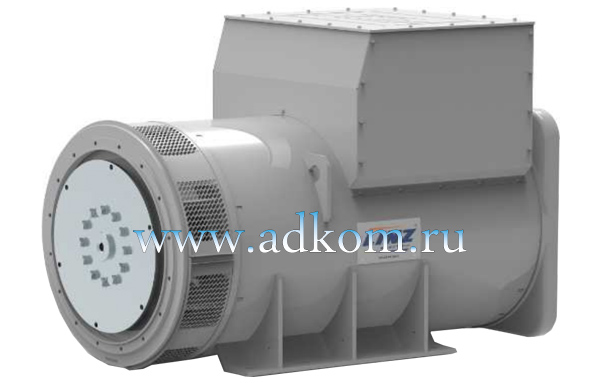

Генераторы Linz Electric PRO40 - трехфазные 4-полюсные бесщеточные генераторы мощностью 744 кВт с AVR, оснащенные системой электронной регулировки (АРН) с трехфазным опорным напряжением.
Характеристики
- Компактный и прочный;
- Отличный сигнал;
- Минимальное техническое обслуживание;
- Высокий КПД;
- Номенклатура: Трехфазные генераторы;
- Полюса: 4;
- Фазы: Трехфазные генераторы;
- Регулировкаe: АРН;
- Применениеe: ПРОМЫШЛЕННЫЙ, КОГЕНЕРАЦИЯ.

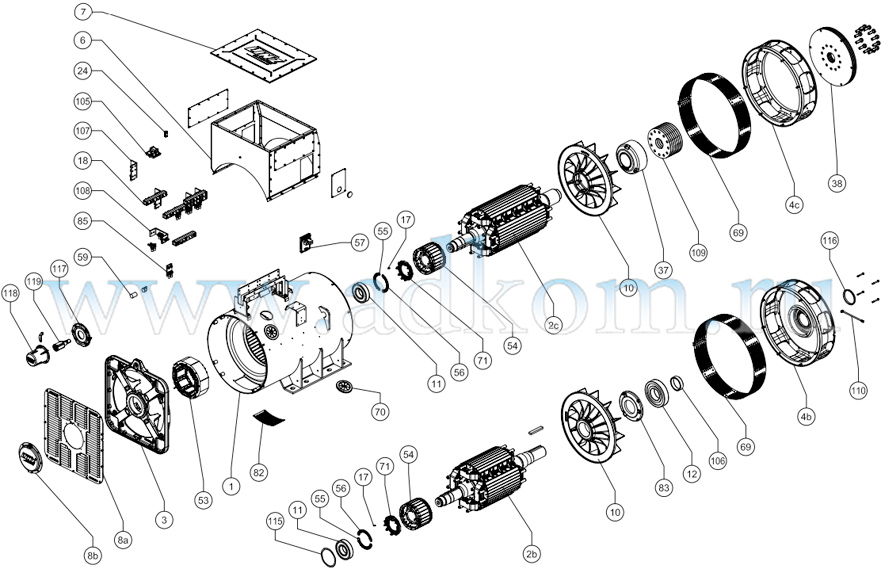

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Linz Electric PRO40
| № | Наименование запчасти |
|---|---|
| 1 | РАМКА СО СТАТОРОМ |
| 2b | ВРАЩАЮЩИЙ ИНДУКТОР B14 |
| 2c | ВРАЩАЮЩИЙ ИНДУКТОР MD35 |
| 3 | ЗАДНИЙ ЩИТ |
| 4b | ПЕРЕДНИЙ ЩИТ B14 |
| 4c | ПЕРЕДНИЙ ЩИТ SAE 00 |
| 4c | ПЕРЕДНИЙ ЩИТ SAE 0 |
| 6 | ТЕРМИНАЛЬНЫЙ КОРОБ |
| 7 | КРЫШКА ТЕРМИНАЛЬНОГО КОРОБА |
| 8a | ЗАДНЯЯ РЕШЁТКА |
| 8b | КРЫШКА ЗАДНЕЙ РЕШЁТКИ |
| 10 | ВЕНТИЛЯТОР |
| 11 | ЗАДНИЙ ПОДШИПНИК |
| 12 | ПЕРЕДНИЙ ПОДШИПНИК |
| 17 | ВАРИСТОР |
| 18 | КЛЕММА |
| 24 | ВСПОМОГАТЕЛЬНЫЙ ТЕРМИНАЛ |
| 37 | ВТУЛКА |
| 38 | СЦЕПЛЕНИЕ ДИСКА |
| 53 | ВОЗБУДИТЕЛЬ СТАТОРА |
| 54 | ВОЗБУДИТЕЛЬ РОТОРА |
| 55 | “+” СЕКТОР ДЛЯ ВРАЩАЮЩЕЙСЯ МОСТОВ (ЧЕРНЫЙ) |
| 56 | “-” СЕКТОР ДЛЯ ВРАЩАЮЩЕЙСЯ МОСТОВ (КРАСНЫЙ) |
| 57 | HVR30 ЭЛЕКТРОННЫЙ РЕГУЛЯТОР |
| 59 | ДОПОЛНИТЕЛЬНЫЙ ФИЛЬТР |
| 69 | ЗАЩИТА КРУГЛОГО ЩИТА |
| 70 | КАБЕЛЬ САЛЬНИКА |
| 71 | ИЗОЛЯЦИЯ ДИОДОВ |
| 82 | НИЖНЯЯ ЗАЩИТА |
| 83 | ВНУТРЕННЯЯ КРЫШКА ФЛАНЦА B14 |
| 85 | КЛЕММА |
| 105 | ПАРАЛЛЕЛЬНОЕ УСТРОЙСТВО |
| 106 | ПРОКЛАДКА |
| 107 | КЛЕММА |
| 108 | МОСТ |
| 109 | ДИСКИ ПРОКЛАДКИ |
| 110 | СМАЗОЧНЫЙ КОМПЛЕКТ |
| 115 | КОЛЬЦО |
| 116 | V-КОЛЬЦО |
| 117 | ОБЪЕДИНЕННЫЙ ФЛАНЕЦ |
| 118 | РАМКА С PMG СТАТОРОМ |
| 119 | PMG РОТОР |
