Запчасти на генераторы Mecc Alte серии BTO3N (2-х полюсные) - чертеж
Артикул: Mecc Alte серии BTO3N
Описание Запчасти на генераторы Mecc Alte серии BTO3N (2-х полюсные) - чертеж

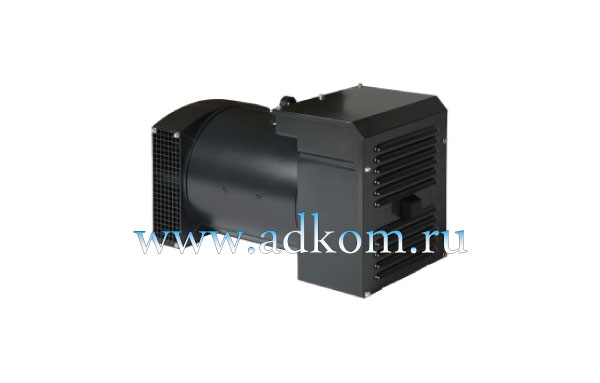

Генераторы Mecc Alte серии BTO3N (2-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.
Генераторы переменного тока Mecc Alte серии BTO3N (2-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

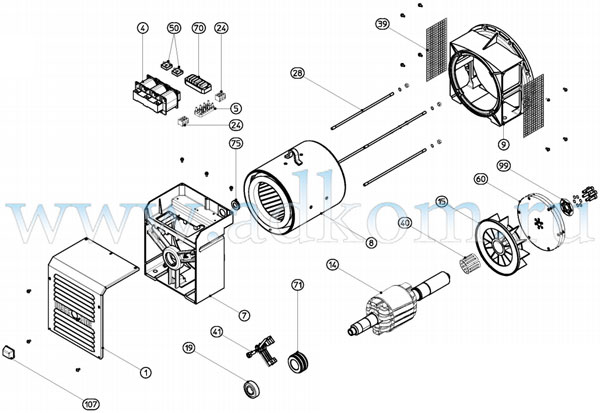

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte серии BTO3N (2-х полюсных)
| Позиция |
с/н | Запасные части | SPARE PARTS |
|---|---|---|---|
|
1 |
75 106 07 120 |
Крышка блока |
Terminal box lid |
|
4 |
55 050 15 054 |
Регулирующий трансформатор 1L/2 - 400V/50Гц |
Regulating transformer 1L/2 - 400V/50Гц |
|
4 |
55 050 17 505 |
Регулирующий трансформатор 2L/2 - 400V/50Гц |
Regulating transformer 2L/2 - 400V/50Гц |
|
5 |
99 099 15 060 |
Клеммник 56x36 |
Terminal board 56x36 |
|
5 |
99 099 15 061 |
Клеммник 76x36 |
Terminal board 76x36 |
|
7 |
61 022 04 138 |
Задний блок привода |
Non drive end bracket |
|
8 |
35 015 95 004 |
Статор с рамой 1L/2 - 6M/400V/50Гц |
Frame and stator 1 L/2 - 6L/400V/50Гц |
|
8 |
35 015 95 005 |
Статор с рамой 2L/2 - 6M/400V/50Гц |
Frame and stator 2L/2 - 6L/400V/50Гц |
|
9 |
61 022 08 505 |
Передний блок привода B14 |
Drive end bracket B14 |
|
9 |
61 023 12 279 |
Передний блок привода MD 35/3 |
Drive end bracket MD 35/3 |
|
9 |
61 022 08 353 |
Передний блок привода MD 35/4 |
Drive end bracket MD 35/4 |
|
9 |
61 022 08 358 |
Передний блок привода MD 35/5 |
Drive end bracket MD 35/5 |
|
9 |
61 022 08 510 |
Передний блок привода B9 12F |
Drive end bracket B9 12F |
|
9 |
61 022 08 360 |
Передний блок привода J609B F146 |
Drive end bracket J609B F146 |
|
9 |
61 022 08 361 |
Передний блок привода B9/25,4 F163,6 |
Drive end bracket B9/25,4 F163,6 |
|
14 |
20 010 11 659 |
Ротор в сборе 1L/2 MD35 |
Rotor assy 1 L/2 MD35 |
|
14 |
20 010 11 660 |
Ротор в сборе 2L/2 MD35 |
Rotor assy 2L/2 MD35 |
|
14 |
20 010 11 654 |
Ротор в сборе 1L/2 B14 |
Rotor assy 1 L/2 B14 |
|
14 |
20 010 11 655 |
Ротор в сборе 2L/2 B14 |
Rotor assy 2L/2 B14 |
|
14 |
20 010 11 664 |
Ротор в сборе 1L/2 B9/25,4 |
Rotor assy 1 L/2 B9/25,4 |
|
14 |
20 010 11 665 |
Ротор в сборе 2L/2 B9/25,4 |
Rotor assy 2L/2 B9/25,4 |
|
14 |
20 010 11 669 |
Ротор в сборе 1 L/2 B9/30 |
Rotor assy 1 L/2 B9/30 |
|
14 |
20 010 11 670 |
Ротор в сборе 2L/2 B9/30 |
Rotor assy 2L/2 B9/30 |
|
15 |
75 022 23 036 |
Крыльчатка MD35 |
Fan MD35 |
|
15 |
75 022 23 037 |
Крыльчатка B9-B14 |
Fan B9-B14 |
|
17 |
99 009 05 110 |
Передний подшипник 6308-2RS C3 |
Front bearing 6308-2RS C3 |
|
19 |
99 009 05 095 |
Задний подшипник 6305-2RS C3 |
Rear bearing 6305-2RS C3 |
|
24 |
99 099 15 225 |
Вспомогательный клеммный блок |
Auxiliary terminal board |
|
28 |
99 111 90 241 |
Шпилька BTO 3-L MD35-B14 |
Cover stay bolt BTO 3-L MD35-B14 |
|
29 |
99 111 90 414 |
Штифт BTO 3-L B9/30 |
Securing stud BTO 3-L B9/30 |
|
29 |
99 111 90 237 |
Штифт BTO 3-L B9/25,4 |
Securing stud BTO 3-L B9/25,4 |
|
39 |
85 006 26 096 |
Защитный экран B9-B14 |
Protection screen B9-B14 |
|
39 |
85 006 26 095 |
Защитный экран MD35 |
Protection screen MD35 |
|
40 |
99 111 41 125 |
Фиксаторное кольцо SV 40x33 B9-B14 |
Fixing ring SV 40x33 B9-B14 |
|
40 |
99 111 41 135 |
Фиксаторное кольцо SV 50x40 MD35 |
Fixing ring SV 50x40 MD35 |
|
41 |
61 015 01 110 |
Щетки в сборе |
Brush gear assembly |
|
41/A |
99 099 17 120 |
Щетка |
Carbon brush |
|
50 |
99 103 90 215 |
Однофазный мост выпрямителя (PM3512) |
Rectifyng bridge 1 phase (PM3512) |
|
60 |
61 106 11 150 |
Соединительный диск SAE 6,5 |
Coupling disc plates SAE 6,5 |
|
60 |
61 106 11 152 |
Соединительный диск SAE 7,5 |
Coupling disc plates SAE 7,5 |
|
60 |
61 106 11 154 |
Соединительный диск SAE 8 |
Coupling disc plates SAE 8 |
|
60 |
61 106 11 156 |
Соединительный диск SAE 10 |
Coupling disc plates SAE 10 |
|
60 |
61 106 11 158 |
Соединительный диск SAE 11,5 |
Coupling disc plates SAE 11,5 |
|
70 |
61 010 20 020 |
Фильтр радиочастотных помех |
Radio interference suppressor |
|
71 |
99 099 18 047 |
Контактное кольцо |
Slip ring |
|
75 |
99 095 09 105 |
Кабельный ввод |
Cable gland |
|
99 |
61 106 11 508 |
Стопорное кольцо |
Disc locking ring-spacer |
|
107 |
99 095 05 006 |
Колпачок крышки |
Nut-cover rubber cap for lid |
