Запчасти на генераторы Mecc Alte серии BTP3 (4-х полюсные) - чертеж
Артикул: Mecc Alte серии BTP3
Описание Запчасти на генераторы Mecc Alte серии BTP3 (4-х полюсные) - чертеж

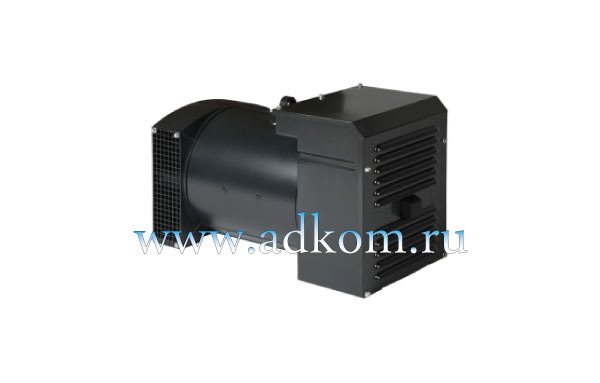

Генераторы Mecc Alte серии BTP3 (4-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.
Генераторы переменного тока Mecc Alte серии BTP3 (4-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

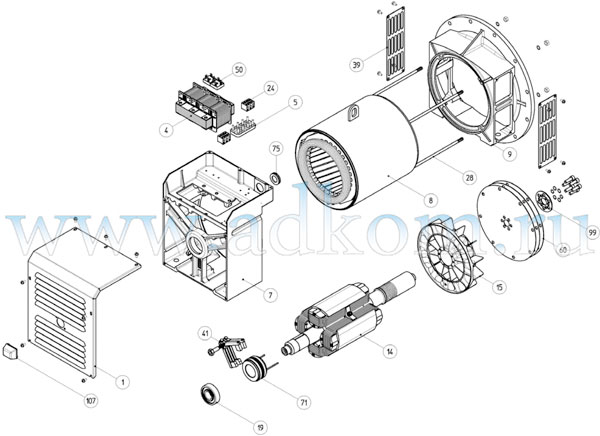

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte серии BTP3 (4-х полюсных)
| Позиция |
с/н | Запасные части | SPARE PARTS |
|---|---|---|---|
|
1 |
85 006 11 200 |
Крышка блока |
Terminal box lid |
|
4 |
55 050 17 041 |
Регулирующий трансформатор 1S/4 - 400V/50Гц |
Regulating transformer 1S/4 - 400V/50Гц |
|
4 |
55 050 17 042 |
Регулирующий трансформатор 2S/4 - 400V/50Гц |
Regulating transformer 2S/4 - 400V/50Гц |
|
4 |
55 050 17 043 |
Регулирующий трансформатор 1 L/4 - 400V/50Гц |
Regulating transformer 1 L/4 - 400V/50Гц |
|
4 |
55 050 17 044 |
Регулирующий трансформатор 2L/4 - 400V/50Гц |
Regulating transformer 2L/4 - 400V/50Гц |
|
4 |
55 050 17 045 |
Регулирующий трансформатор 3L/4 - 400V/50Гц |
Regulating transformer 3L/4 - 400V/50Гц |
|
5 |
99 099 15 061 |
Клеммник 76x36 |
Terminal board 76x36 |
|
7 |
61 022 04 166 |
Задний блок привода |
Non drive end bracket |
|
8 |
35 015 72 101 |
Статор с рамой 1S/4 - 12M/400V/50Гц |
Frame and stator 1S/4 - 12L/400V/50Гц |
|
8 |
35 015 72 102 |
Статор с рамой 2S/4 - 12M/400V/50Гц |
Frame and stator 2S/4 - 12L/400V/50Гц |
|
8 |
35 015 72 103 |
Статор с рамой 1L/4 - 12M/400V/50Гц |
Frame and stator 1L/4 - 12L/400V/50Гц |
|
8 |
35 015 72 104 |
Статор с рамой 2L/4 - 12M/400V/50Гц |
Frame and stator 2L/4 - 12L/400V/50Гц |
|
8 |
35 015 72 105 |
Статор с рамой 3L/4 - 12M/400V/50Гц |
Frame and-stator 3L/4 - 12L/400V/50Гц |
|
9 |
61 022 08 505 |
Передний блок привода B 14 |
Drive end bracket B 14 |
|
9 |
61 023 12 035 |
Передний блок привода MD35/3 |
Drive end bracket MD35/3 |
|
9 |
61 022 08 374 |
Передний блок привода MD35/4 |
Drive end bracket MD35/4 |
|
9 |
61 022 08 375 |
Передний блок привода MD35/5 |
Drive end bracket MD35/5 |
|
9 |
61 022 08 510 |
Передний блок привода B9/30 12F |
Drive end bracket B9/30 12F |
|
9 |
61 022 08 360 |
Передний блок привода J609B F146 |
Drive end bracket J609B F146 |
|
9 |
61 022 08 361 |
Передний блок привода J609B F163,6 |
Drive end bracket J609B F163,6 |
|
9 |
61 022 08 362 |
Передний блок привода J609B F177,7 |
Drive end bracket J609B F177,7 |
|
14 |
20 010 18 201 |
Ротор в сборе 1S/4 B14 |
Rotor assy 1S/4 B14 |
|
14 |
20 010 18 202 |
Ротор в сборе 2S/4 B14 |
Rotor assy 2S/4 B14 |
|
14 |
20 010 18 203 |
Ротор в сборе 1L/4 B14 |
Rotor assy 1L/4 B14 |
|
14 |
20 010 18 204 |
Ротор в сборе 2L/4 B14 |
Rotor assy 2L/4 B14 |
|
14 |
20 010 18 205 |
Ротор в сборе 3L/4 B14 |
Rotor assy 3L/4 B14 |
|
14 |
20 010 18 206 |
Ротор в сборе 1S/4 MD35 |
Rotor assy 1S/4 MD35 |
|
14 |
20 010 18 207 |
Ротор в сборе 2S/4 MD35 |
Rotor assy 2S/4 MD35 |
|
14 |
20 010 18 208 |
Ротор в сборе 1L/4 MD35 |
Rotor assy 1L/4 MD35 |
|
14 |
20 010 18 209 |
Ротор в сборе 2L/4 MD35 |
Rotor assy 2L/4 MD35 |
|
14 |
20 010 18 210 |
Ротор в сборе 3L/4 MD35 |
Rotor assy 3L/4 MD35 |
|
15 |
99 095 14 076 |
Крыльчатка MD35 - d. 50 |
Fan MD35 - d. 50 |
|
15 |
99 095 14 075 |
Крыльчатка B14 B9 - d. 40 |
Fan B14 B9 - d. 40 |
|
17 |
99 009 05 110 |
Передний подшипник 6308-2RS C3 |
Front bearing 6308-2RS C3 |
|
19 |
99 009 05 095 |
Задний подшипник 6305-2RS C3 |
Rear bearing 6305-2RS C3 |
|
24 |
99 099 15 225 |
Вспомогательный клеммный блок |
Auxiliary terminal board |
|
28 |
99 111 90 296 |
Шпилька BTP 3-S |
Cover stay bolt BTP 3-S |
|
28 |
99 111 90 297 |
Шпилька BTP 3-L |
Cover stay bolt BTP 3-L |
|
29 |
99 111 90 382 |
Штифт BTP 3-S B9/30 |
Securing stud BTP 3-S B9/30 |
|
29 |
99 111 90 388 |
Штифт BTP 3-L B9/30 |
Securing stud BTP 3-L B9/30 |
|
29 |
99 111 90 580 |
Штифт BTP 3-S B9/25,4 |
Securing stud BTP 3-S B9/25,4 |
|
29 |
99 111 90 582 |
Штифт BTP 3-L B9/25,4 |
Securing stud BTP 3-L B9/25,4 |
|
39 |
85 006 26 096 |
Защитный экран B14 B9 MD35 |
Protection screen B14 B9 MD35 |
|
41 |
61 015 01 110 |
Щетки в сборе |
Brush gear assembly |
|
41/A |
99 099 17 120 |
Щетка |
Carbon brush |
|
50 |
99 103 90 215 |
Однофазный мост выпрямителя (PM3512) |
Rectifyng bridge 1 phase (PM3512) |
|
60 |
61 106 11 150 |
Соединительный диск SAE 6,5 |
Coupling disc plates SAE 6,5 |
|
60 |
61 106 11 152 |
Соединительный диск SAE 7,5 |
Coupling disc plates SAE 7,5 |
|
60 |
61 106 11 154 |
Соединительный диск SAE 8 |
Coupling disc plates SAE 8 |
|
60 |
61 106 11 156 |
Соединительный диск SAE 10 |
Coupling disc plates SAE 10 |
|
60 |
61 106 11 158 |
Coupling disc plates SAE 11,5 | |
|
70 |
61 010 20 020 |
Фильтр радиочастотных помех SDR 182/6 |
Radio interference suppressor SDR 182/6 |
|
71 |
99 099 18 047 |
Контактное кольцо |
Slip ring |
|
75 |
99 095 09 105 |
Кабельный ввод |
Cable gland |
|
99 |
61 106 11 508 |
Стопорное кольцо |
Disc locking ring-spacer |
|
107 |
99 095 05 006 |
Колпачок крышки |
Nut-cover rubber cap for lid |
