Запчасти на генераторы Mecc Alte серии CТО3 (4-х полюсные) - чертеж

Артикул: Mecc Alte серии CТО3

Цена: по запросу
Наличие: доступно под заказ
узнать цену

распечатать получить консультацию опросный лист инструкция по эксплуатации

Описание Запчасти на генераторы Mecc Alte серии CТО3 (4-х полюсные) - чертеж

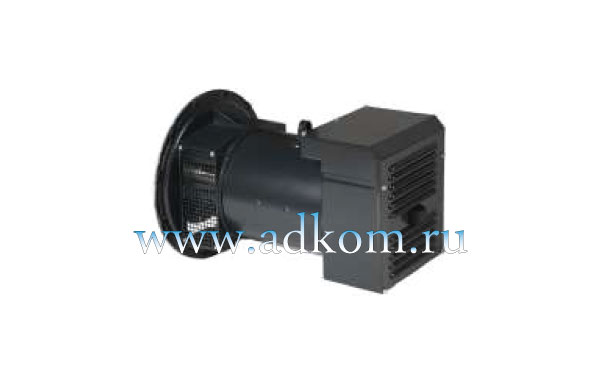

Генераторы Mecc Alte серии CТО3 (4-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.
Генераторы переменного тока Mecc Alte серии CТО3 (4-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

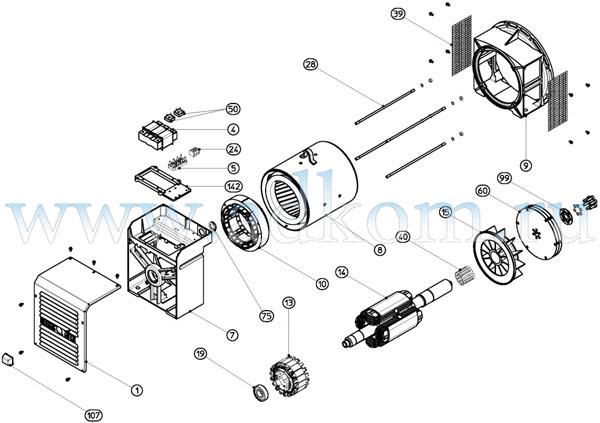

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte серии CТО3 (4-х полюсных)

Запчасти на Mecc Alte серии CТО3 (4-х полюсные), чертеж - перечень комплектующих и запасных частей.

Позиция	с/н	Запасные части	SPARE PARTS
1	75 106 07 120	Крышка блока	Terminal box lid
4+142	-	Трансформатор с панелью в сборе	Complete transformer panel
5	99 099 15 060	Клеммник 56x36	Terminal board 56x36
5	99 099 15 061	Клеммник 76x36	Terminal board 76x36
7	61 022 04 139	Задний блок привода	Non drive end bracket
8	35 015 70 002	Статор с рамой 2S/4 - 6M/400V/50Гц	Frame and stator 2S/4 - 6L/400V/50Гц
8	35 015 70 003	Статор с рамой 1 L/4 - 6M/400V/50Гц	Frame and stator 1 L/4 - 6L/400V/50Гц
8	35 015 70 004	Статор с рамой 2L/4 - 6M/400V/50Гц	Frame and stator 2L/4 - 6L/400V/50Гц
9	61 022 08 505	Передний блок привода B 14	Drive end bracket B 14
9	61 022 08 353	Передний блок привода MD35/4	Drive end bracket MD35/4
9	61 022 08 358	Передний блок привода MD35/5	Drive end bracket MD35/5
9	61 022 08 510	Передний блок привода B9/30 12F	Drive end bracket B9/30 12F
9	61 022 08 360	Передний блок привода J609B F146	Drive end bracket J609B F146
9	61 022 08 361	Передний блок привода J609B F163,6	Drive end bracket J609B F163,6
10	45 004 78 657	Возбудитель статора H-40	Exciter stator
13	45 005 68 151	Якорь возбудителя H-40 6P + Диоды	Exciter armature with diodes
14	20 010 13 072	Ротор в сборе 2S/4 MD35	Rotor assy 2S/4 MD35
14	20 010 13 073	Ротор в сборе 1L/4 MD35	Rotor assy 1 L/4 MD35
14	20 010 13 074	Ротор в сборе 2L/4 MD35	Rotor assy 2L/4 MD35
14	20 010 13 052	Ротор в сборе 2S/4 B34	Rotor assy 2S/4 B34
14	20 010 13 053	Ротор в сборе 1 L/4 B34	Rotor assy 1 L/4 B34
14	20 010 13 054	Ротор в сборе 2L/4 B34	Rotor assy 2L/4 B34
15	75 022 23 037	Крыльчатка B14	Fan
15	75 022 23 036	Крыльчатка MD35	Fan
17	99 009 05 110	Передний подшипник 6308-2RS C3	Front bearing 6308-2RS C3
19	99 009 05 095	Задний подшипник 6305-2RS C3	Rear bearing 6305-2RS C3
24	99 099 15 225	Вспомогательный клеммный блок	Auxiliary terminal board
28	99 111 90 240	Шпилька CTO3-S	Cover stay bolt CTO3-S
28	99 111 90 241	Шпилька CTO3-L	Cover stay bolt CTO3-L
39	85 006 26 096	Защитный экран B14	Protection screen B14
39	85 006 26 095	Защитный экран MD35	Protection screen MD35
40	99 111 41 125	Фиксаторное кольцо SV 40x33 B14	Fixing ring SV 40x33
40	99 111 41 135	Фиксаторное кольцо SV 50x40 MD35	Fixing ring SV 50x40
50	99 103 90 215	Однофазный мост выпрямителя (PM3512)	Rectifyng bridge 1 phase (PM3512)
60	61 106 11 150	Соединительный диск SAE 6,5	Coupling disc plates SAE 6,5
60	61 106 11 152	Соединительный диск SAE 7,5	Coupling disc plates SAE 7,5
60	61 106 11 154	Соединительный диск SAE 8	Coupling disc plates SAE 8
60	61 106 11 156	Соединительный диск SAE 10	Coupling disc plates SAE 10
60	61 106 11 158	Соединительный диск SAE 11,5	Coupling disc plates SAE 11,5
75	99 095 09 105	Кабельный ввод	Cable gland
99	61 106 11 508	Стопорное кольцо	Disc locking ring-spacer
107	99 095 05 006	Колпачок крышки	Nut-cover rubber cap for lid
