Запчасти на генераторы Mecc Alte ECO31N (2-х полюсные) - чертеж
Артикул: Mecc Alte ECO31N
Описание Запчасти на генераторы Mecc Alte ECO31N (2-х полюсные) - чертеж
Генераторы Mecc Alte серии ECO31N (2-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.
Генераторы переменного тока Mecc Alte ECO31N (2-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

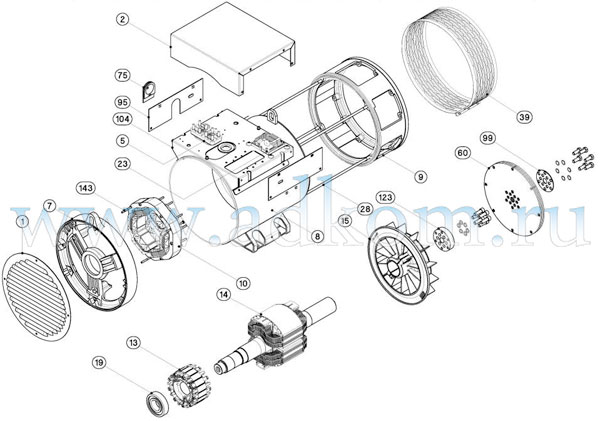

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte ECO31N (2-х полюсные)
| Позиция |
с/н | Запасные части |
|---|---|---|
| - | 45 050 05 600 | Интерфейс DSR/DER1 с кабелем |
| 1 | 99 039 05 082 | Торцевая крышка |
| 2 | 99 039 05 176 | Крышка блока |
| 5 | 99 099 15 106 | Клеммник 130x60 |
| 7 | 61 023 06 030 | Задний блок привода |
| 8 | 35 014 81 204 | Статор с рамой 1L |
| 8 | 35 014 81 205 | Статор с рамой 2L |
| 8 | 35 014 81 202 | Статор с рамой 2S |
| 8 | 35 014 81 203 | Статор с рамой 3S |
| 9 | 61 023 12 057 | Передний блок привода B14 |
| 9 | 61 023 12 071 | Передний блок привода MD35/1 |
| 9 | 61 023 12 072 | Передний блок привода MD35/2 |
| 9 | 61 023 12 073 | Передний блок привода MD35/3 |
| 9 | 61 023 12 074 | Передний блок привода MD35/4 |
| 9 | 61 023 12 075 | Передний блок привода MD35/5 |
| 10 | 45 004 75 620 | Возбудитель статора H-45 6P S |
| 10 | 45 004 75 615 | Возбудитель статора H-55 6P L |
| 13 | 45 005 68 167 | Якорь возбудителя H-45 S |
| 13 | 45 005 68 168 | Якорь возбудителя H-55 L |
| 14 | 20 010 40 012 | Ротор в сборе 1L B14 |
| 14 | 20 010 40 554 | Ротор в сборе 1L MD35 |
| 14 | 20 010 40 015 | Ротор в сборе 2L B14 |
| 14 | 20 010 40 555 | Ротор в сборе 2L MD35 |
| 14 | 20 010 40 005 | Ротор в сборе 2S B14 |
| 14 | 20 010 40 552 | Ротор в сборе 2S MD35 |
| 14 | 20 010 40 009 | Ротор в сборе 3S B14 |
| 14 | 20 010 40 553 | Ротор в сборе 3S MD35 |
| 15 | 75 022 23 046 | Крыльчатка |
| 17 | 99 009 03 064 | Передний подшипник 6312-2Z C3 |
| 19 | 99 009 05 115 | Задний подшипник 6309-2RS C3 |
| 23 | 45 050 05 121 | Регулятор напряжения DER1/A |
| 23 | 45 050 05 560 | Регулятор напряжения DSR |
| 28 | 99 111 90 351 | Шпилька 31 L |
| 28 | 99 111 90 341 | Шпилька 31 S |
| 39 | 85 006 26 189 | Защитный экран B14 |
| 39 | 85 006 26 183 | Защитный экран MD35 |
| 60 | 61 106 11 186 | Соединительный диск SAE 10 |
| 60 | 61 106 11 188 | Соединительный диск SAE 11,5 |
| 60 | 61 106 11 180 | Соединительный диск SAE 6,5 |
| 60 | 61 106 11 182 | Соединительный диск SAE 7,5 |
| 60 | 61 106 11 184 | Соединительный диск SAE 8 |
| 75 | 99 095 09 080 | Кабельный ввод |
| 95 | 99 039 05 183 | Боковая панель SX |
| 95 | 99 039 05 177 | Боковая панель клемника DX (низкая) |
| 99 | 61 106 11 509 | Стопорное кольцо |
| 104 | 75 006 20 301 | Несущая панель |
| 123 | 61 023 30 120 | Дистанционная шайба |
| 143 | 99 111 90 166 | Шпилька возбудителя H-45 (S) |
| 143 | 99 111 90 192 | Шпилька возбудителя H-55 (L) |
