Запчасти на генераторы Mecc Alte ECO38 (4-х полюсные) - чертеж
Артикул: Mecc Alte ECO38
Описание Запчасти на генераторы Mecc Alte ECO38 (4-х полюсные) - чертеж
Генераторы Mecc Alte серии ECO38 (4-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.
Генераторы переменного тока Mecc Alte ECO38 (4-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

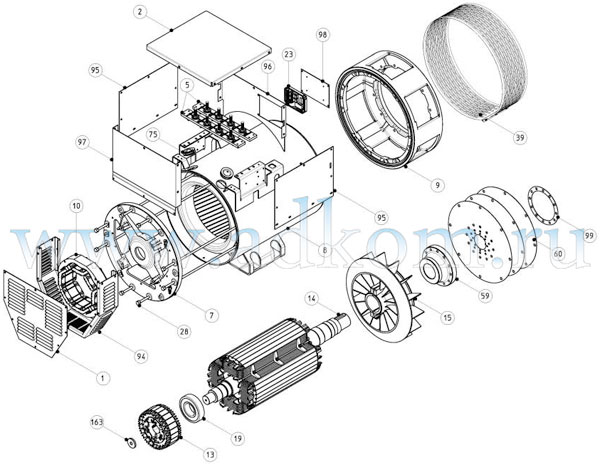

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte ECO38 (4-х полюсные)
| Позиция | с/н | Запасные части |
|---|---|---|
| 1 | 99 039 05 412 | Торцевая крышка |
| 2 | 99 039 05 427 | Крышка блока |
| 5 | 45 010 07 105 | Клеммник 4 полюса M16 (U1) |
| 5 | 45 010 07 110 | Клеммник 4 полюса M16 (W2) |
| 7 | 61 023 06 078 | Задний блок привода |
| 8 | 35 015 87 004 | Статор с рамой 1L |
| 8 | 35 015 87 001 | Статор с рамой 1S |
| 8 | 35 015 87 005 | Статор с рамой 2L |
| 8 | 35 015 87 002 | Статор с рамой 2S |
| 8 | 35 015 87 006 | Статор с рамой 3L |
| 8 | 35 015 87 003 | Статор с рамой 3S |
| 9 | 61 023 12 430 | Передний блок привода B14 |
| 9 | 61 023 12 431 | Передний блок привода MD 35-1/2 |
| 9 | 61 023 12 432 | Передний блок привода MD 35/1 |
| 9 | 61 023 12 433 | Передний блок привода MD 35/2 |
| 9 | 61 023 12 434 | Передний блок привода MD 35/3 |
| 10 | 45 004 81 655 | Возбудитель статора H-55 8P |
| 11 | 61 010 01 200 | Сектор диодного моста T 30 |
| 13 | 45 005 68 218 | Якорь возбудителя H-55 8P (Диоды T30) |
| 14 | 20 010 45 653 | Ротор в сборе 1L |
| 14 | 20 010 45 650 | Ротор в сборе 1S |
| 14 | 20 010 45 654 | Ротор в сборе 2L |
| 14 | 20 010 45 651 | Ротор в сборе 2S |
| 14 | 20 010 45 655 | Ротор в сборе 3L |
| 14 | 20 010 45 652 | Ротор в сборе 3S |
| 15 | 61 022 17 303 | Крыльчатка |
| 17 | 99 009 05 140 | Передний подшипник 6318-2RS C3 |
| 19 | 99 009 05 135 | Задний подшипник 6314-2RS C3 |
| 23 | 45 050 05 121 | Регулятор напряжения DER1 |
| 28 | 99 111 90 320 | Шпилька L |
| 28 | 99 111 90 306 | Шпилька S |
| 39 | 85 006 26 266 | Защитный экран B14 inferiore |
| 39 | 85 006 26 262 | Защитный экран B14 superiore |
| 39 | 85 006 26 271 | Защитный экран MD35 |
| 94 | 99 039 05 462 | Задняя панель |
| 95 | 99 039 05 426 | Боковая панель клемника |
| 96 | 99 039 05 785 | Боковая панель клемника |
| 97 | 99 039 05 411 | Задняя панель |
| 98 | 99 039 05 414 | Несущая панель регулятора |
| 163 | 99 107 60 050 | Кольцо якоря возбудителя |
